2.4.1　再生粗骨料掺量与混凝土坍落度的关系

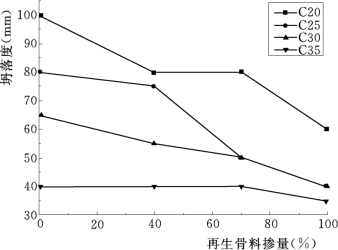

图2.1　坍落度与再生骨料掺量的关系

根据表2.1的试验结果，绘制出不同强度等级混凝土随再生粗骨料掺量增加时坍落度的变化关系，如图2.1所示。从图2.1可以看出，随着再生粗骨料掺量的增大，各强度等级混凝土的坍落度均呈减小的趋势。这一现象可以从两方面解释：①相对于天然石子来说，再生粗骨料因表面含有较多的水泥浆而具有较大的吸水率。在混凝土拌合过程中这些水泥浆吸收大量的水而使得新拌混凝土的实际水灰比变小，因而最终导致了坍落度的减小；②通过人工机械破碎方式得到的再生粗骨料的表面较普通的天然石子来说更为粗糙，并有更多的棱角，故也会影响新拌混凝土的坍落度。另外，随着再生粗骨料掺量的增大，新拌混凝土的保水性变得较好，这可归因于再生粗骨料的吸水特性。
