4.1.1　再生混凝土正交试验

4.1.1　再生混凝土正交试验

1.再生混凝土正交设计

通过正交试验设计，计算再生粗骨料、聚丙烯纤维和引气减水剂3个配合比掺量对再生混凝土抗压强度、劈拉强度和抗压弹模的影响，确定获得再生混凝土良好和易性和满足强度要求的最佳配合比。

再生混凝土设计强度为C30，试验时选择L16（45）正交试验表安排试验，设计因素—水平表见表4.1，再生混凝土配合比、拌合物性能试验结果见表4.2。

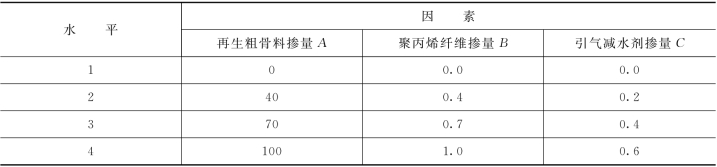

表4.1　再生混凝土正交设计因素—水平表%

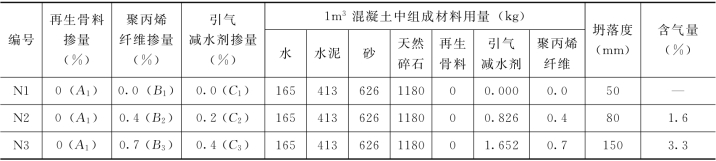

表4.2　再生混凝土正交设计方案、混凝土配合比、拌合物性能试验结果

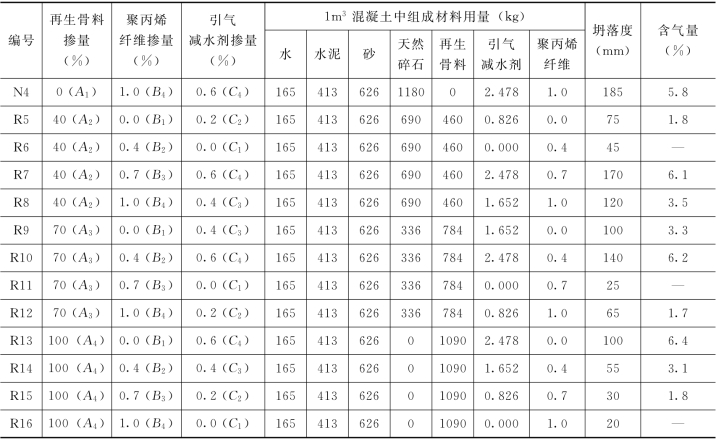

续表

2.再生混凝土试件的浇筑及养护

按照《普通混凝土拌合物性能试验方法》（GB/T50080—2002）进行各组混凝土拌合物成型、养护。24h后拆模，放入养护室养护到龄期测试混凝土其他技术性能。

3.再生混凝土宏观力学性能的试验方法

再生混凝土立方体试件的抗压强度、劈拉强度、圆柱体的抗压弹模试验，按照《普通混凝土力学性能试验方法标准》（GB/T50081—2002）进行。

4.再生粗骨料在立方体试件中的分布

将养护到龄期的再生混凝土试件进行切片取样，不同取代率下的再生粗骨料分布如图4.1～图4.3所示。

图4.1　再生粗骨料掺量为40%试件剖图

图4.2　再生粗骨料掺量为70%试件剖图

图4.3　再生粗骨料掺量为100%试件剖图

从图4.1～图4.3中骨料分布图可明显看出，再生粗骨料颗粒的周围包裹有一定厚度的水泥砂浆层，再生粗骨料在试件中呈随机分布。
