6.4.2　再生混凝土碳化深度结果分析

6.4.2　再生混凝土碳化深度结果分析

依上述试验方法进行正交16组配合比试块的碳化试验，试验设计碳化龄期分别为3d、7d、14d、28d，到期对混凝土碳化深度进行测量。对测量结果处理，16组配合比碳化深度结果见表6.11。用酚酞乙醇溶液处理过的再生混凝土断面如图6.24所示。

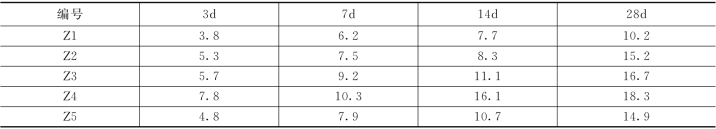

表6.11　碳化深度试验测量值　单位：mm

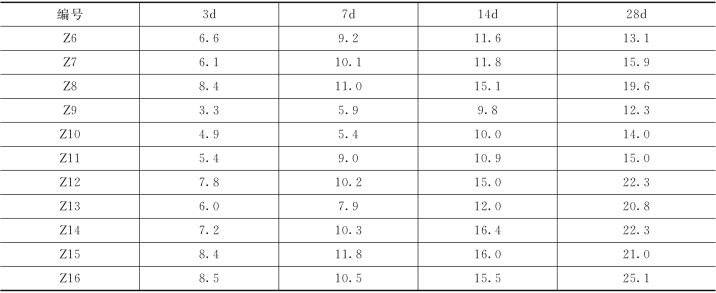

续表

根据表6.11作16组再生混凝土试件碳化龄期与碳化深度关系图，如图6.25所示。由图6.25可得如下结论。

（1）16组试件碳化深度随碳化龄期增大而增大，且各组试件碳化深度变化保持一致。

（2）Z9组混凝土碳化深度小于Z1组 （普通混凝土），碳化深度最小，抗碳化性最优。

（3）Z16组混凝土抗碳化能力最差，碳化深度远大于其余各组，28d碳化龄期的碳化深度达到25mm以上。

图6.24　经酚酞乙醇溶液处理过的再生混凝土断面

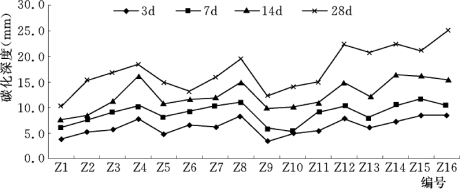

图6.25　16组配合比碳化龄期和碳化深度关系
