7.2　孔隙率的测定

日本混凝土协会下属的生态混凝土研究委员会于1998年提出了 《多孔混凝土性能试验方法草案》，并委托5个研究机构根据此试验方法草案对透水性混凝土进行了性能试验，以获取较多的数据，为将来制定正式的试验方法做准备。所以，现在涉及大孔混凝土或者透水混凝土，大都参照此方法进行试验。

该试验方法草案规定，大孔混凝土的强度测试可参照普通混凝土的试验方法。对混凝土总孔隙率、连通孔隙率的测定，其试验步骤规定如下。

（1）卡尺测量并计算试件的外观体积V1。

（2）将试件浸泡在水中使其饱和后，用静水天平称取试件在水中的重量W1。

（3）将试件从水中取出，控干内部吸入的水并擦干表面多余的水，待重量恒定后称取试件在空气中的重量W2。

（4）然后将试件在20℃±2℃、相对湿度60%的条件下自然放置24h，称取试件在空气中的重量W3。

（5）计算混凝土的总孔隙率：P1＝[1-（W3-W1）/V1]×100（%）。

（6）计算混凝土的连通孔隙率：P2＝[1-（W2-W1）/V1]×100（%）。

依据上述试验方法，测定的透水混凝土的孔隙率见表7.4。

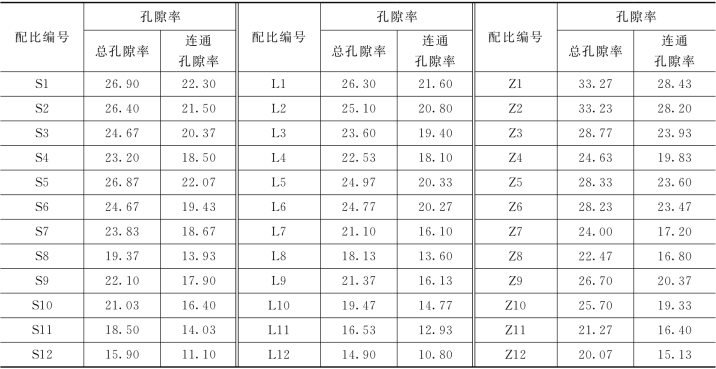

表7.4　透水混凝土的孔隙率%
