10.3.2　试验梁裂缝宽度分析

10.3.2　试验梁裂缝宽度分析

在使用荷载作用下，钢筋混凝土结构构件截面上的混凝土拉应变常常是大于混凝土极限拉伸值的，因此构件在使用时实际上是带裂缝工作的，裂缝出现时，原来受拉伸长的混凝土应力释放后又瞬间产生回缩，所以裂缝一出现就会有一定的宽度。再生混凝土梁试验破坏后的裂缝如图10.9～图10.12所示。

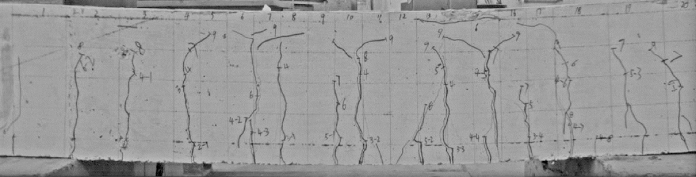

图10.9　再生骨料掺量为0时混凝土梁裂缝图

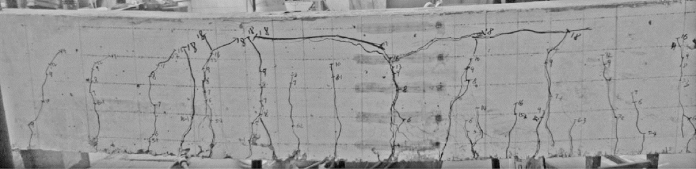

图10.10　再生骨料掺量为40%时混凝土梁裂缝图

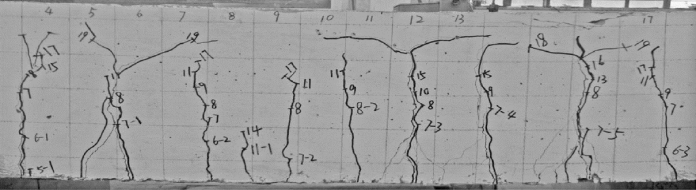

图10.11　再生骨料掺量为70%时混凝土梁裂缝图

图10.12　再生骨料掺量为100%时混凝土梁裂缝图

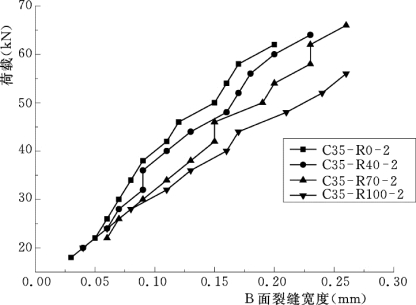

图10.13　裂缝宽度与再生骨料取代率的关系图

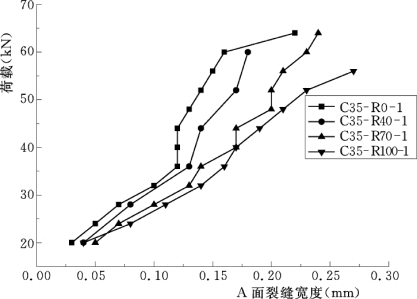

图10.14　裂缝宽度与再生骨料取代率的关系图

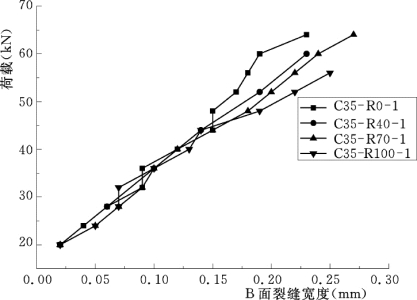

图10.15　裂缝宽度与再生骨料取代率的关系图

图10.16　裂缝宽度与再生骨料取代率的关系图

将再生粗骨料混凝土梁裂缝宽度试验值绘制成裂缝宽度与再生骨料取代率的关系图，如图10.13～图10.16所示。当荷载较小时，再生混凝土试验梁的裂缝宽度和裂缝宽度增长速度与普通混凝土梁比较接近，但荷载增加到一定值后，再生混凝土试验梁的裂缝宽度和裂缝宽度开展速度比普通混凝土梁大，并且随着再生粗骨料掺量的增加，裂缝宽度开展速度增大。

从图10.12～图10.15中可得出以下结论：再生粗骨料混凝土梁的裂缝宽度比普通混凝土梁大，且随着再生粗骨料掺量的增加而增大。
