目录

江西省水利水电设备安装工程预算定额（试行）

作者：.江西省水利厅发布

江西省水利厅　关于发布《江西省水利水电工程设计概（估）算编制规定》及相应水利水电工程系列定额的通知
江西省水利水电工程定额编制委员会
目录
总说明
第一章　水轮机
说明
一-1　轴流式水轮机安装
一-2　竖轴混流式水轮机安装
一-3　横轴混流式水轮机安装
一-4　贯流式（灯泡式）水轮机安装
一-5　冲击式水轮机安装
第二章　调速系统
说明
二-1　调速器安装
二-2　油压装置安装
第三章　水轮发电机
说明
三-1　竖轴水轮发电机安装
三-2　横轴水轮发电机安装
三-3　贯流式（灯泡式）水轮发电机安装
第四章　主　阀
说明
四-1　蝴蝶阀安装
四-2　球阀安装
四-3　电动闸阀安装
第五章　水　泵
说明
五-1　水泵安装
五-2　电动机安装
第六章　水力机械辅助设备
说明
六-1　辅助设备安装
1.空压机
2.供排水泵
3.真空泵
4.油　　泵
六-2　系统管路安装
六-3　机组管路安装
六-4　容器安装
1.油　　桶
2.气　　罐
六-5　容器制作
1.油　　桶
2.气　　罐
六-6　机修设备安装
第七章　电气设备
说明
七-1　发电电压设备安装
1.电压互感器
2.电流互感器
3.熔断器、避雷器
4.隔离开关
5.负荷开关
6.断路器
7.穿通板制作
七-2　控制保护系统安装
1.控制、继电、模拟及配电屏
2.控制台、控制箱
3.励磁、直流屏
4.硅整流柜
5.可控硅柜
6.端子箱、屏门、屏边
7.仪表、电器、小母线
8.基础槽钢、角钢
七-3　直流系统安装
1.蓄电池支架
2.穿通板组合
3.绝缘子、圆母线
4.铅酸蓄电池
5.免维护铅酸蓄电池
6.铅酸蓄电池充放电
7.镉镍蓄电池安装及充放电
七-4　厂用电系统安装
1.电力变压器
2.电力变压器干燥
3.高压开关柜（盘）
4.电动机减压起动柜
5.低压动力配电盘、箱
6.低压电器
7.水位电气信号装置
8.端子板安装及外部接线
9.盘柜配线
七-5　母线制作安装
1.母线桥制作、安装
2.绝缘子、穿墙套管安装
3.带形铝母线制作安装
4.槽形铝母线安装
5.封闭母线
6.母线伸缩接头安装
七-6　保护网、铁构件制作安装
第八章　起重设备
说明
八-1　桥式起重机安装
八-2　门式起重机安装
八-3　油压启闭机安装
八-4　卷扬式启闭机安装
1.固定式
2.台车式
八-5　螺杆式启闭机安装
八-6　小型闸门启闭机安装
八-7　电动葫芦及单轨小车安装
1.电动葫芦
2.单轨小车
八-8　轨道安装
1.钢　　轨
2.I字钢轨道
八-9　滑触线安装
八-10　轨道阻进器安装
第九章　闸　门
说明
九-1　平板焊接闸门安装
九-2　弧形闸门安装
九-3　单扇船闸闸门安装
九-4　钢筋混凝土闸门安装
九-5　小型铸铁闸门安装
九-6　闸门埋设件安装
九-7　闸门压重物安装
九-8　拦污栅安装
九-9　除污机安装
九-10　钢闸门制作
1.平板定轮闸门
2.平板滑块闸门
九-11　浮箱式检修闸门制作
九-12　拦污栅制作
九-13　小型金属结构制作安装
1.制　　作
2.安　　装
九-14　喷锌
第十章　压力钢管
说明
十-1　压力钢管制作
1.内径≤0.5m
2.内径≤0.7m
3.内径≤1.0m
4.内径≤2.0m
5.内径≤3.0m
6.内径≤4.0m
7.内径≤5.0m
十-2　压力钢管安装
1.内径≤0.5m
2.内径≤0.7m
3.内径≤1.0m
4.内径≤2.0m
5.内径≤3.0m
6.内径≤4.0m
7.内径≤5.0m
十-3　压力钢管运输
第十一章　变电站设备
说明
十一-1　电力变压器安装
1.三相双绕组电力变压器
2.三相三绕组电力变压器
十一-2　断路器安装
十一-3　隔离开关安装
十一-4　互感器、避雷器及熔断器安装
十一-5　一次拉线及其他设备安装
1.高频阻波器
2.耦合电容器
3.一次拉线
4.铝管、钢管型母线
第十二章　通信设备
说明
十二-1　载波通信设备安装
十二-2　生产调度通信设备安装
十二-3　生产管理通信设备安装
十二-4　微波通信设备安装
第十三章　通风空调设备
说明
十三-1　通风机安装
1.离心式通风机
2.轴流式通风机
十三-2　空调设备安装
1.柜式空调机
2.分体式空调器
十三-3　通风管及附件制作安装
十三-4　通风管保温
第十四章　配管配线及照明器具
说明
十四-1　钢管敷设
1.砖、混凝土结构明配
2.砖、混凝土结构暗配
十四-2　塑料管敷设
1.硬质聚氯乙烯管敷设
2.刚性阻燃管敷设
3.半硬质阻燃管暗敷设
十四-3　金属软管敷设
十四-4　可挠金属套管敷设
十四-5　管内穿线
十四-6　针式绝缘子配线
十四-7　蝶式绝缘子配线
十四-8　塑料槽板配线
十四-9　塑料护套线明敷设
十四-10　接线盒安装
十四-11　接线箱安装
十四-12　照明器具安装
1.普通灯具安装
2.荧光灯具安装（成套型）
3.组合荧光灯光带安装
4.点光源灯具安装
5.路灯、草坪灯具安装
6.工厂灯具安装
7.开关安装
8.插座安装
9.安全变压器、风扇安装
第十五章　接地装置
说明
十五-1　接地极制作安装
十五-2　接地母线敷设
十五-3　接地跨接线安装
十五-4　避雷针制作安装
1.避雷针制作
2.避雷针安装
3.独立避雷针安装
十五-5　半导体少长针消雷装置安装
十五-6　避雷引下线敷设
十五-7　避雷网安装
第十六章　电气调整
说明
十六-1　水轮发电机组系统及高压电动机组系统
1.水轮发电机组系统
2.高压电动机系统
十六-2　自动及特殊保护装置
1.自动投入装置
2.特殊保护装置
十六-3　电力变压器系统
十六-4　母线系统
十六-5　输配电线路设备系统
十六-6　接地装置
十六-7　起重及电传设备
1.桥式起重机
2.油压启闭机
3.固定式卷扬机
4.其　　他
十六-8　低压电动机
十六-9　其他电气设备本体调试
十六-10　通信装置
第十七章　10kV以下电缆
说明
十七-1　电缆管敷设
十七-2　电力电缆敷设
十七-3　电缆头制作安装
1.户内干包式电力电缆终端头
2.户内浇注式电力电缆终端头
3.户外浇注式电力电缆终端头
4.户外干包式电力电缆终端头
5.浇注式电力电缆中间头
6.控制电缆敷设
7.控制电缆头
十七-4　电缆支架制作安装
十七-5　电缆桥架安装
第十八章　10kV以下架空线路
说明
十八-1　电杆组立
1.单　　杆
2.撑　　杆
十八-2　横担安装
1.10kV以下横担
2.1kV以下横担
3.进户线横担安装
十八-3　拉线制作安装
十八-4　导线架设
1.裸铝绞线
2.钢芯铝绞线
3.绝缘铝绞线
十八-5　导线跨越
十八-6　进户线架设
十八-7　杆上变压器安装
十八-8　杆上配电设备安装
第十九章　35kV线路工程
说明
十九-1　杆塔工程
1.混凝土杆组立
2.铁塔组立
3.拉线制作及安装
4.拉线棒防腐
5.接地工程安装
十九-2　架线工程
1.导线、避雷线架设
2.导线、避雷线跨越架设
3.拦河线安装
4.附件工程
十九-3　电缆工程
1.35kV电缆敷设
2.35kV电缆中间接头制作安装
3.35kV电缆终端头制作安装
4.接地装置安装
第二十章　供水管道
说明
二十-1　钢板卷管安装（焊接式）
二十-2　承插铸铁管安装（胶圈接口）
二十-3　承插铸铁管安装（石棉水泥接口）
二十-4　承插铸铁管安装（膨胀水泥接口）
二十-5　法兰铸铁管安装
二十-6　预应力钢筋混凝土管安装（胶圈接口）
二十-7　平焊法兰安装（电弧焊）
二十-8　法兰阀门安装
二十-9　法兰阀门安装（带短管甲、乙石棉水泥接口）
二十-10　管道刷油
第二十一章　其他
说明
二十一-1　线路工程配套项目
1.土石方工程
2.附属工程
二十一-2　金属结构无损探伤检验
1.X光透视
2.超声波探伤
3.磁粉探伤
二十一-3　设备工地运输
1.机械化运输
2.卷扬机轱轳滚杠运输
3.人力绞磨轱轳滚杠运输
附录
附录一　关于综合材料的说明
附录二　设备与材料的划分
附录三　消弧线圈型号、规格、重量对照表
附录四　铅酸蓄电池充电用电量
附录五　常用厂用变压器容量与重量对照表
附录六　常用厂用变压器重量与油重对照表
附录七　载波通信
附录八　生产调度通信
附录九　生产管理通信
附录十　平焊钢法兰及配用螺栓规格、重量表
附录十一　法兰铸铁管配用螺栓规格重量表
附录十二　起重机轨道装置性材料用量
附录十三　油桶重量
附录十四　立式储气罐重量

首页> 图书频道> 工学> 环境科学

一-5　冲击式水轮机安装

2026年01月15日

版权

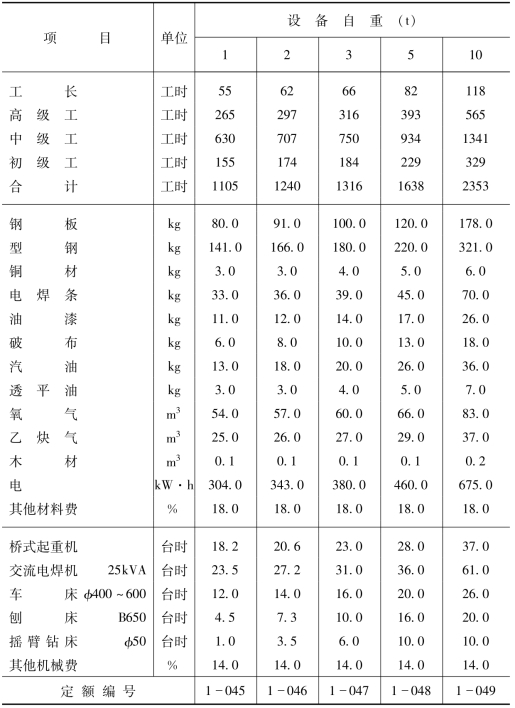

一-5　冲击式水轮机安装

单位：台

(https://www.daowen.com)

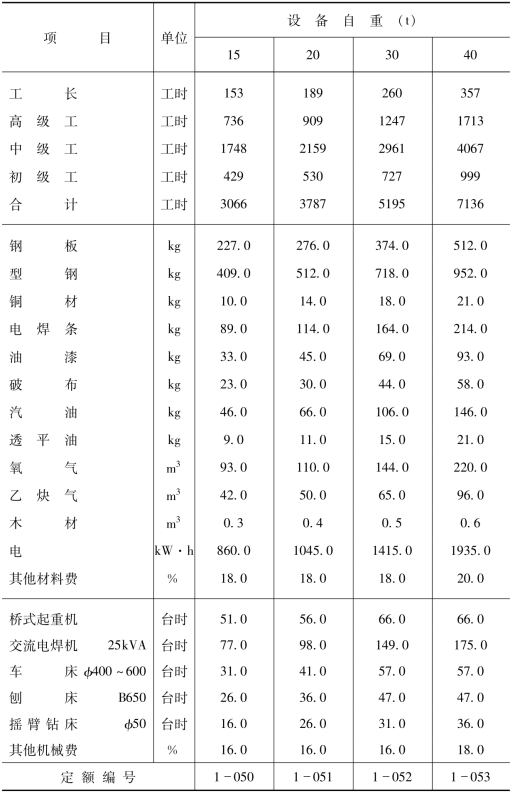

续表　单位：台
