附录十 平焊钢法兰及配用螺栓规格、重量表
1.根据《全国通用给水排水标准图集》S3的规定，将平焊钢法兰尺寸及配用螺栓规格、数量、重量（含螺母、垫圈），按不同的工作压力分别列于附表10-1～附表10-3中。
2.表中螺栓（含螺母、垫圈）重量含3%损耗。
3.螺栓、螺母、垫圈分别按GB5780-86、GB41-86、GB95-85标准计算。

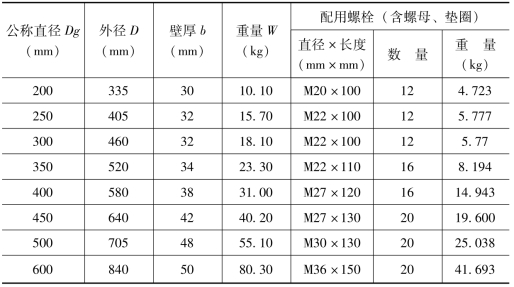

附表10-1 工作压力为Pg=0.6MPa（6kgf/cm2）

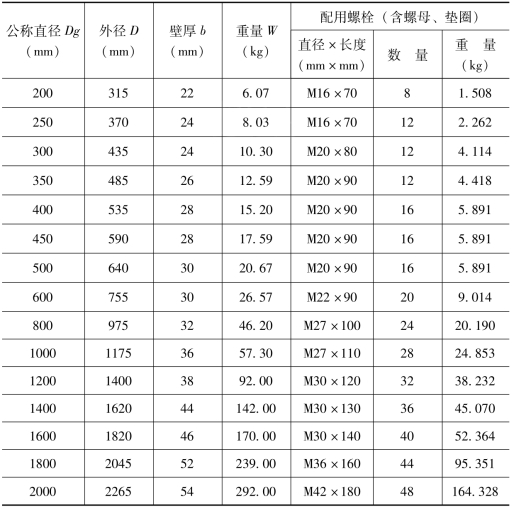

附表10-2 工作压力为Pg=1MPa（10kgf/cm2）

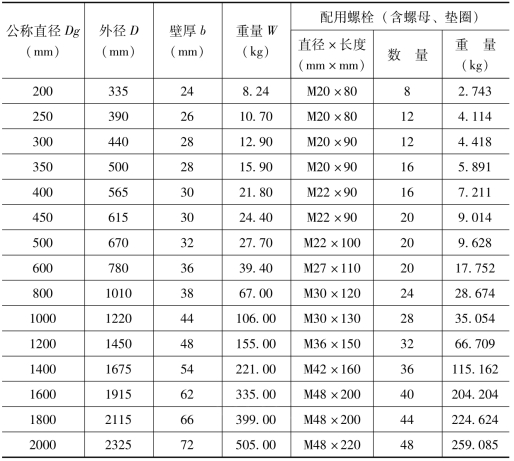

附表10-3 工作压力为Pg=1.6MPa（16kgf/cm2）
