常用的图形符号与标志的识别

一、常用的图形符号与标志的识别

（一）常用的图形符号

汽车电路图中常用的图形符号可分为：限定符号，见表1-1；导线、端子和导线的连接符号，见表1-2；触点与开关符号，见表1-3；电气元件符号，见表1-4；仪表符号，见表1-5；传感器符号，见表1-6；电气设备符号，见表1-7。

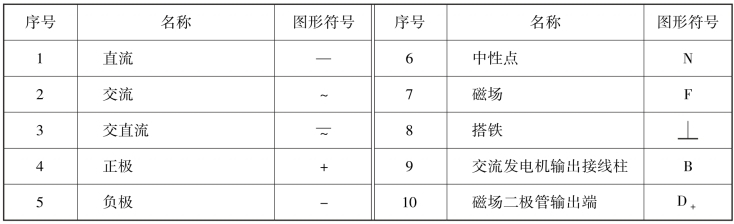

表1-1　限定符号

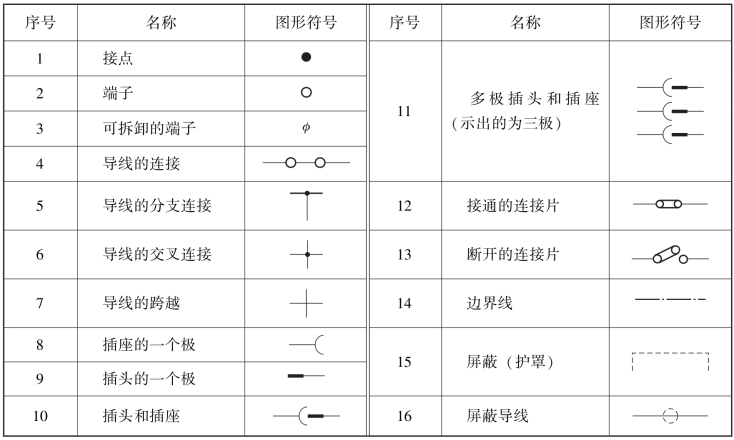

表1-2　导线、端子和导线的连接符号

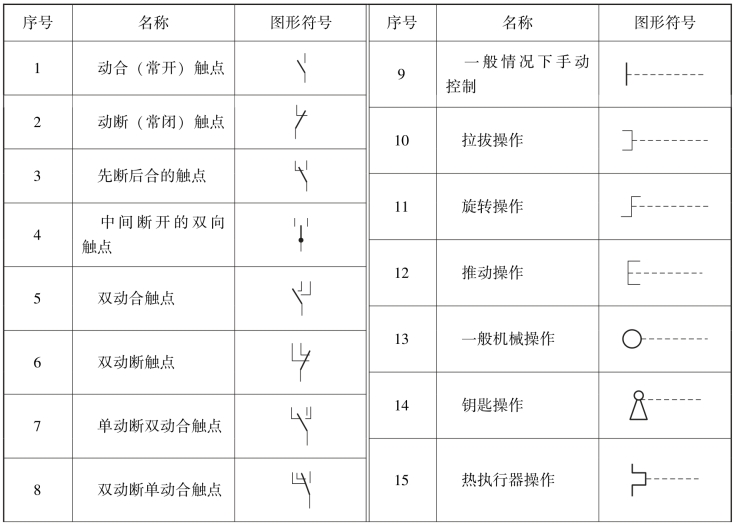

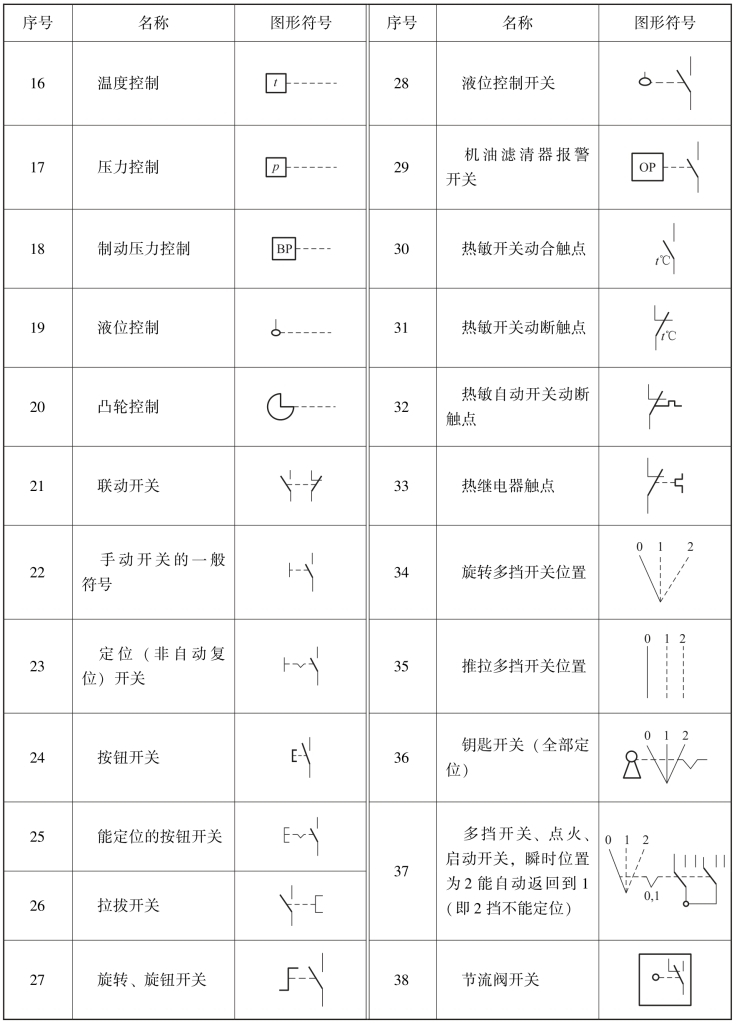

表1-3　触点与开关符号

续表

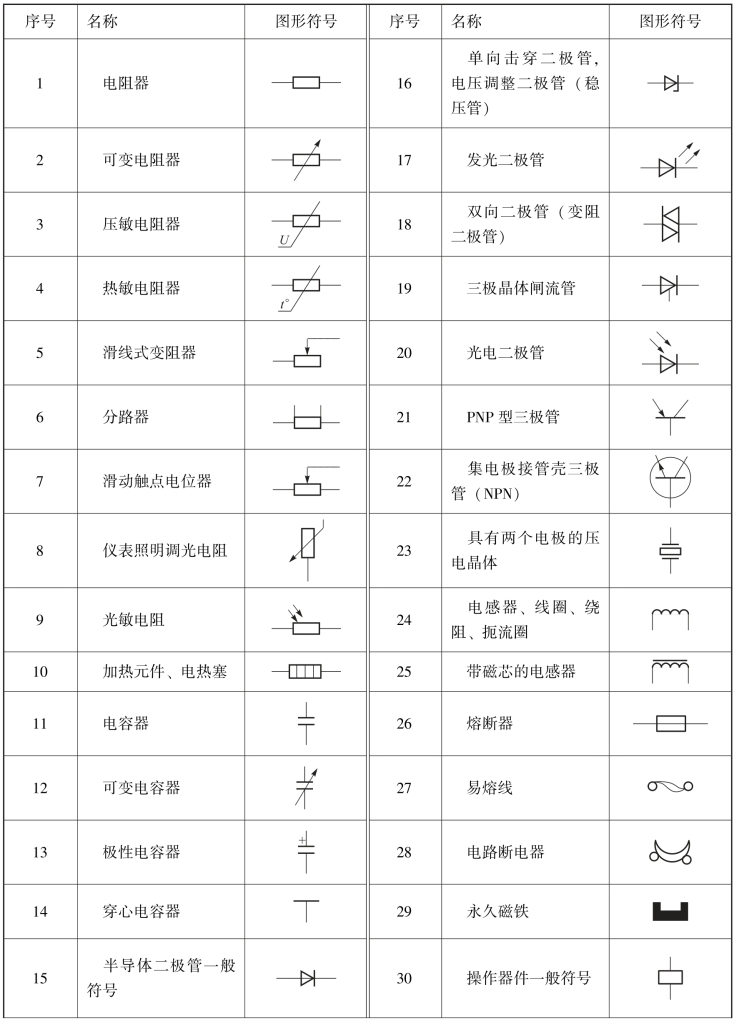

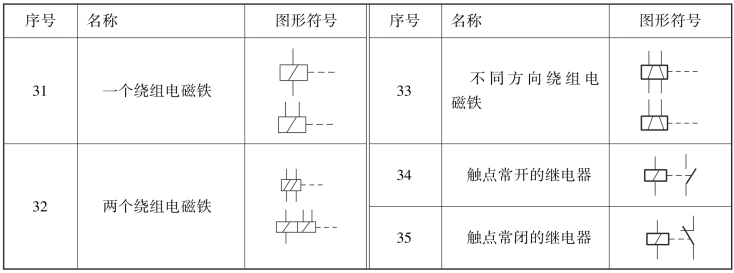

表1-4　电气元件符号

续表

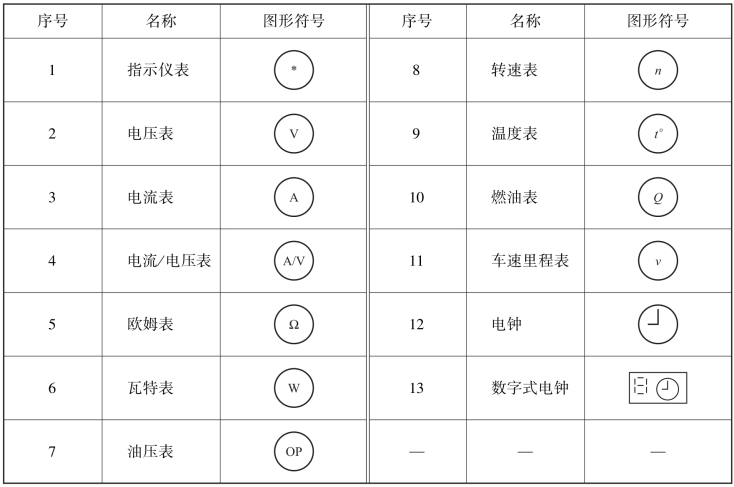

表1-5　仪表符号

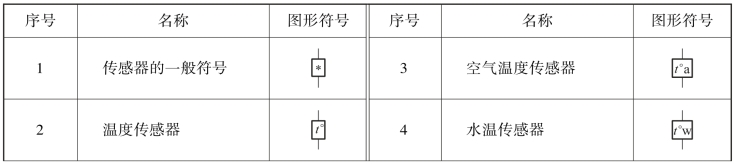

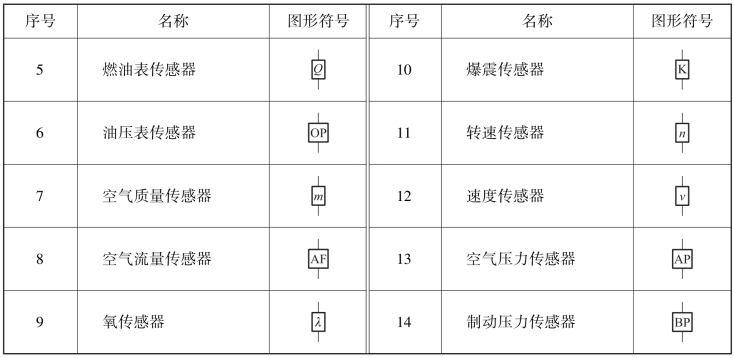

表1-6　传感器符号

续表

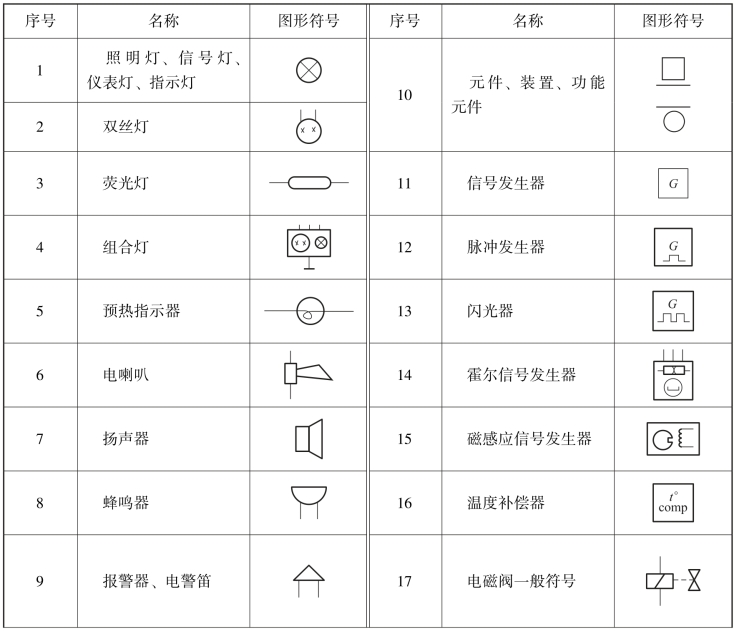

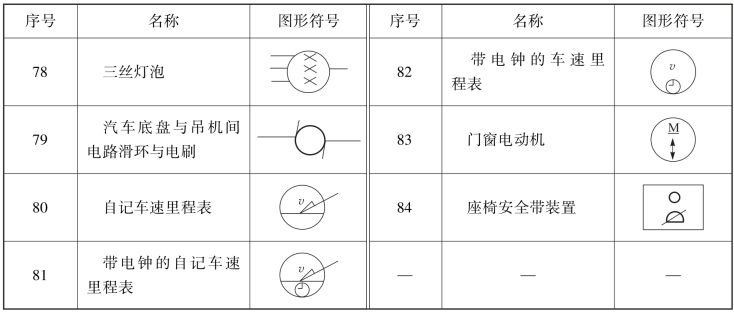

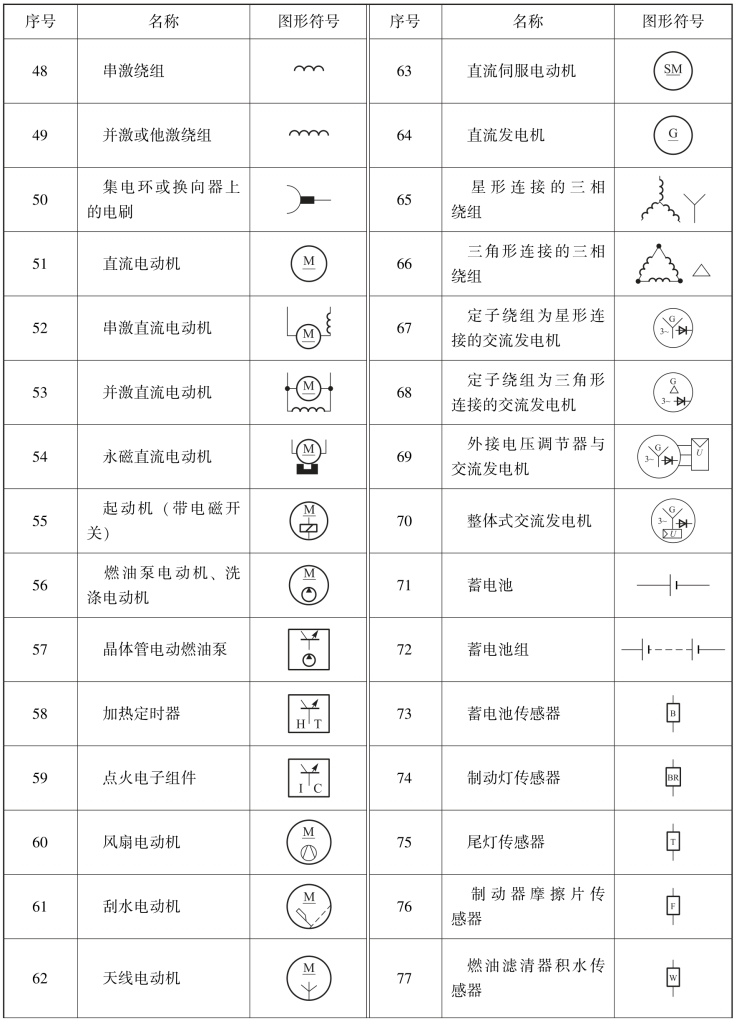

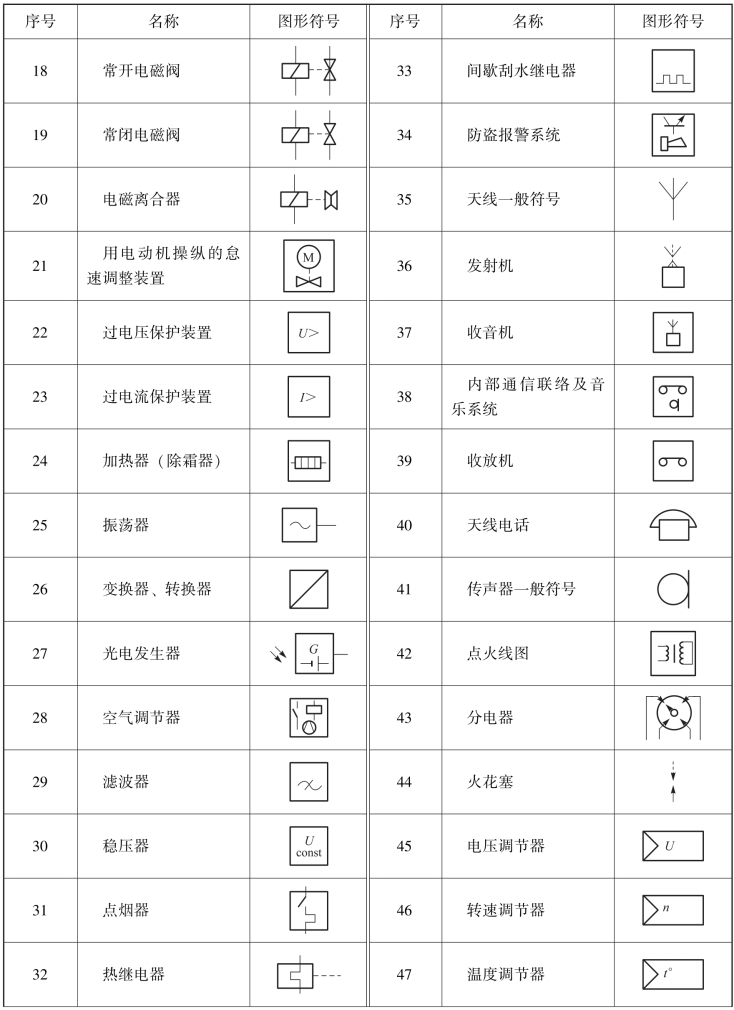

表1-7　电气设备符号

续表

续表

续表

（二）有关标志

在汽车上一般采用特定的图形标志或英文字母来表示各种开关、报警灯和指示灯的功能。这些图形标志国际通用，具有形象、简明的特点，一看便知其功能。常见的报警灯和指示灯标志见表1-8。

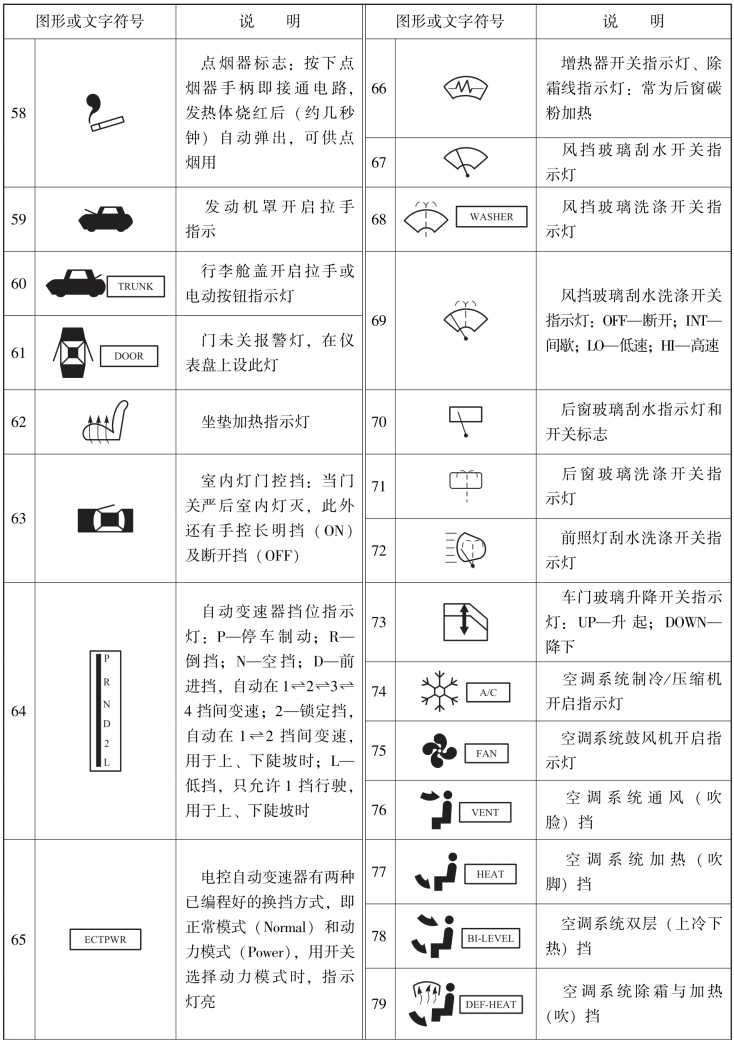

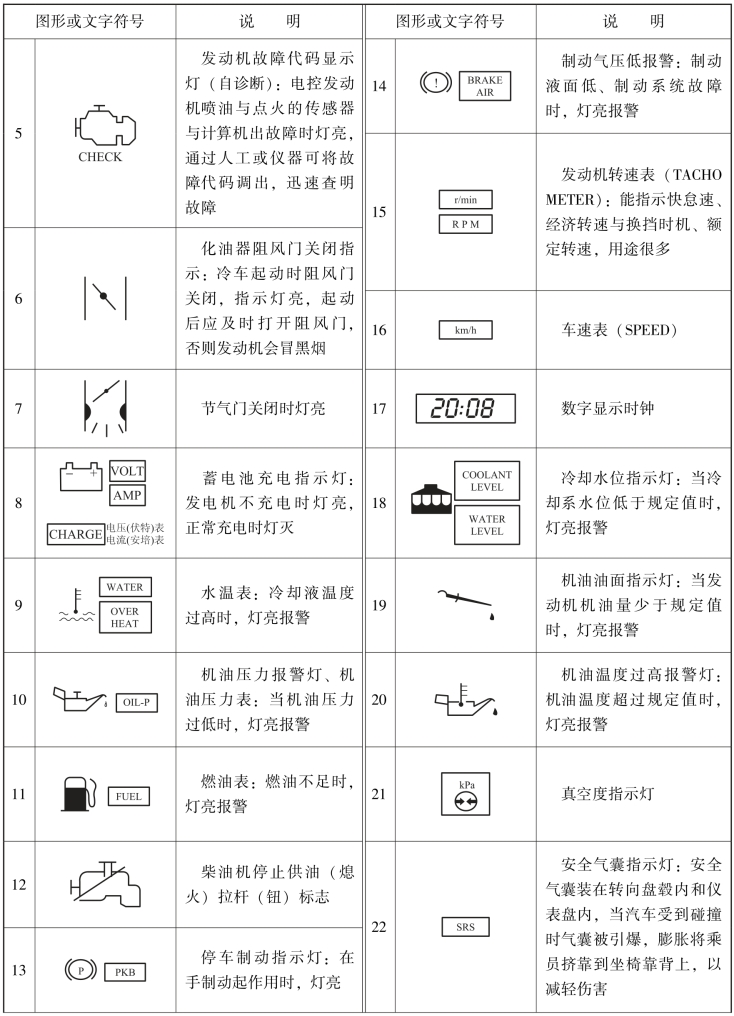

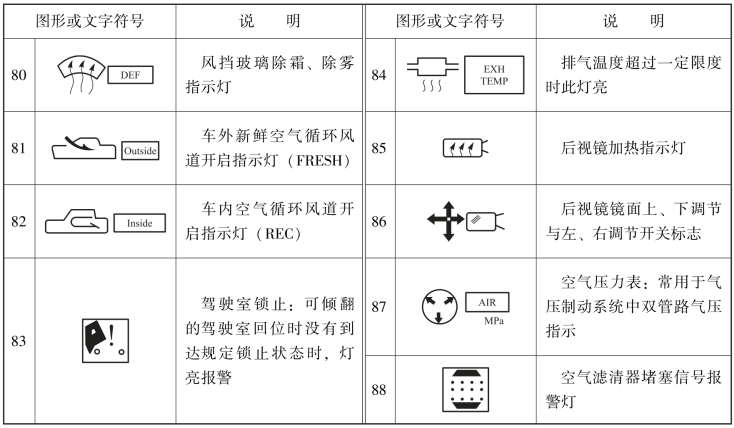

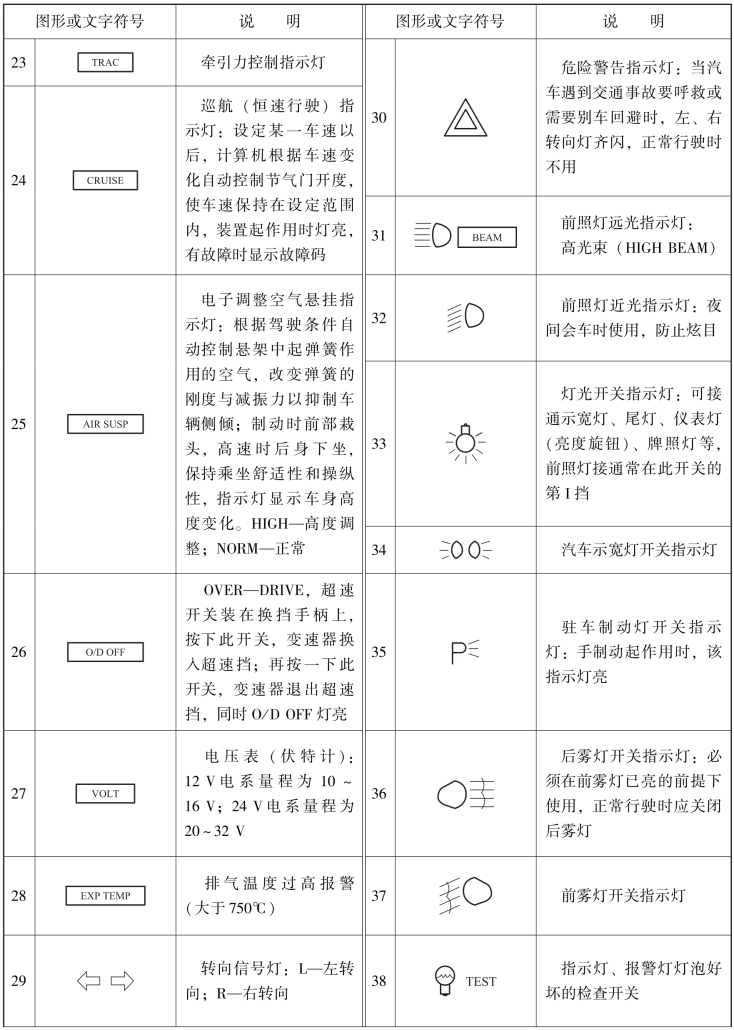

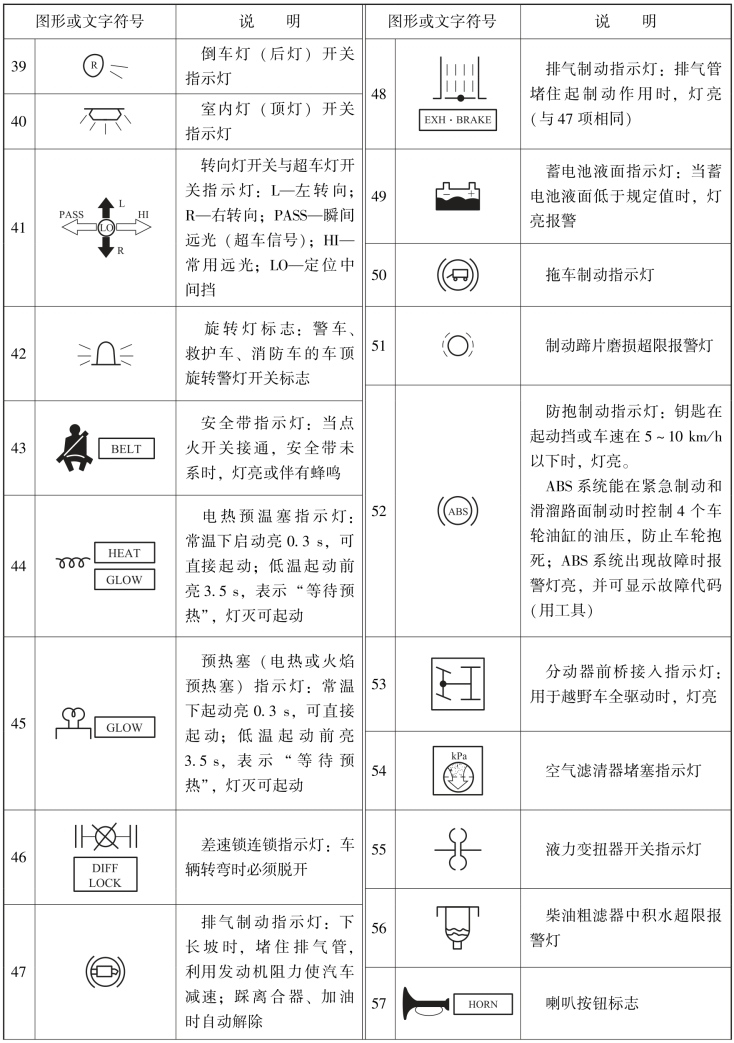

表1-8　常见的报警灯和指示灯标志

续表

续表

续表

续表

续表
