四、红旗轿车中央配电盒
红旗轿车中央配电盒F-01～F-03如图3-1～图3-3所示。？

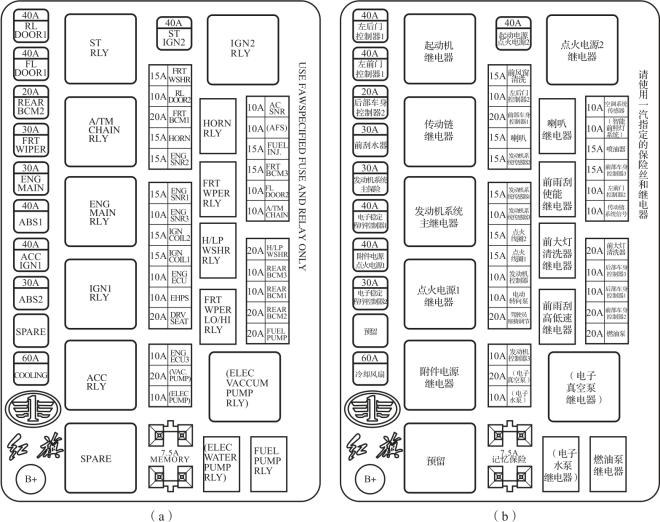

图3-1 红旗轿车中央配电盒F-01
（a）英文；（b）中文
注：标签中括号内的熔断丝或继电器回路代表选装配置。

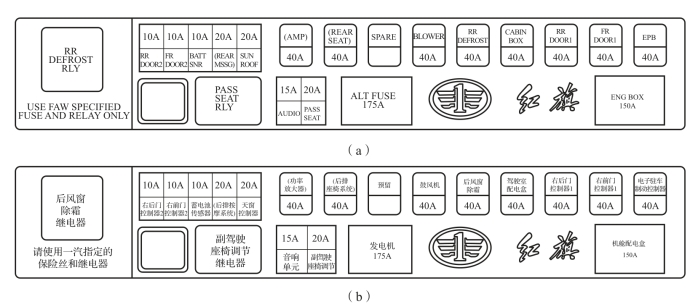

图3-2 红旗轿车中央配电盒F-02
（a）英文；（b）中文
注：标签中括号内的熔断丝或继电器回路代表选装配置。

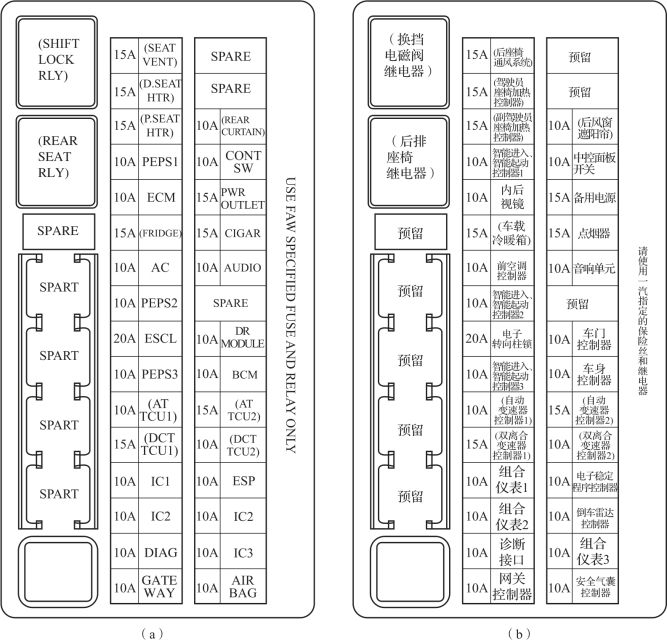

图3-3 红旗轿车中央配电盒F-03
（a）英文；（b）中文
注：标签中括号内的熔断丝或继电器回路代表选装配置。

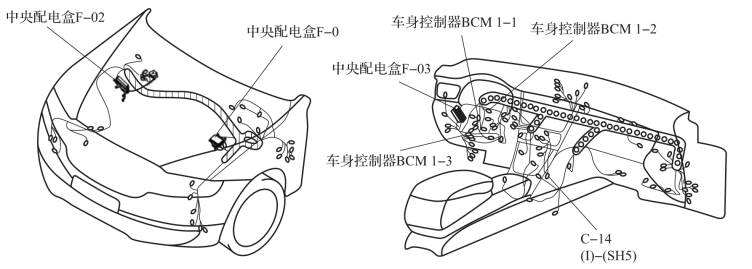

各中央配电盒（熔断丝盒）在车上的位置示意如图3-4所示。
图3-4 中央配电盒（熔断丝盒）在车上的位置示意
