电路图中符号的含义

一、电路图中符号的含义

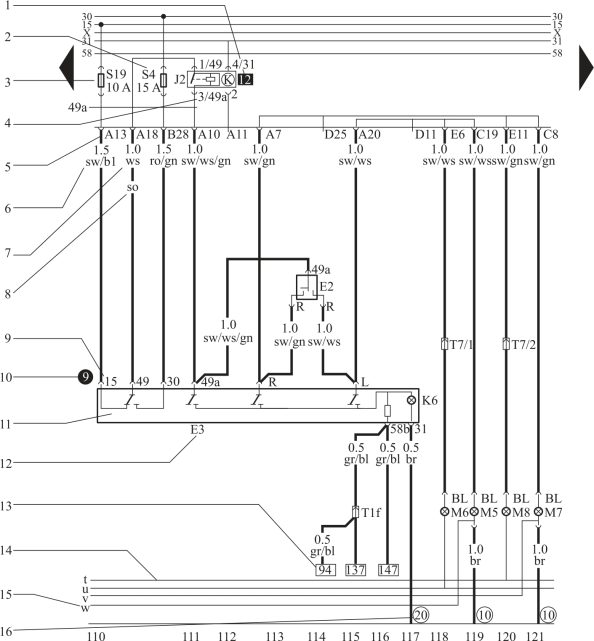

下面以捷达轿车的转向和报警闪光灯部分电路为例说明电路图中符号的含义，如图4-1所示。

图4-1　电路图符号

E2—转向开关；E3—报警闪光灯开关；J2—闪光灯继电器；K6—报警闪光灯；M5—左前转向灯；M6—左后转向灯；M7—右前转向灯；M8—右后转向灯；T7—七孔插座连接（在中央配电盒内）；⑩—接地点（在中央配电盒内）；⑳—接地连接（接线柱31，在仪表板线束内）

图4-1中各部分的含义如下：

1——继电器位置号，表明继电器在中央配电盒上的位置。

2——中央配电盒上的继电器或控制器符号，在说明中可以找到它的名称。

3——熔断器符号。例如：熔断器座上的19号熔断器（10 A）。

4——中央配电盒上的插接件符号。例如：“3/49a”中“3”表示中央配电盒上12号继电器座的3号插孔；“49a”表示继电器/控制器上的49a插头。

5——中央配电盒上的连接件符号，指出一个带线束的多孔或单孔插头的位置。例如：A13为多孔插头A的13触点。

6——导线截面面积，单位：mm2。

7——导线颜色。此缩写是线色代码，电路图旁注有说明。

8——白色线上印刷的标记号，用于区分一根线束中的不同白色线。

9——接线柱符号，可在零件图上找到标记。

10——故障诊断程序用的检测点。在插图或电路图中可找到同样的黑色圆内的数字，用于故障诊断程序。

11——线路标记。此处为报警灯开关。

12——零件符号。在说明中可以找到零件名称。

13——导线连接端。方框内的数字表明电路图中的接续导线。

14——内部连线（细线）。此连接仅是内部电路连接，没有导线，可以依次追踪电路构件和线束内部的电流走向。

15——内部连接线符号，字母表示下一电路图的连接线。

16——接地点标记符号，可在说明中查到接地点在车身上的位置。
