一、主电路

（一）远光灯主电路

30号插脚（常通电）→远光灯继电器30号插脚→触点→继电器87号插脚→1、2号熔断器→左、右远光灯（4灯）插脚→远光灯丝→S100、S114铰接点→G104接地点。仪表盘远光指示灯由1号熔断器供电并被点亮。

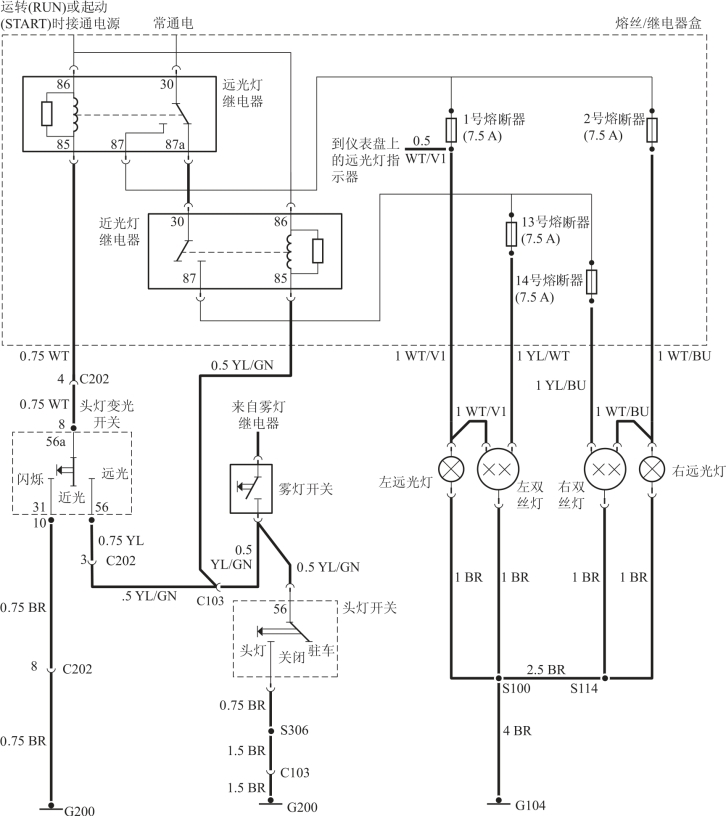

图6-2　宝马轿车前照灯电路图

（二）近光灯主电路

30号插脚（常通电）→远光灯继电器30号插脚→触点→继电器87a号插脚→近光灯继电器30号插脚→触点→继电器87号插脚→13、14号熔断器→左、右近光灯（两灯）插脚→近光灯丝→S100、S114铰接点→G104接地点。
