四、插接器

四、插接器

雪铁龙轿车插接器的种类及表示方法如图7-2所示。

图7-2　雪铁龙插接器的种类及表示方法

（a）单排插接器；（b）双排插接器；（c）、（d）前围板插接器；（e）14脚圆插接器

（一）单排插接器

单排插接器的插脚或插孔只有一排，在电路图中的表示方法如图7-2（a）所示，识别方法如下：

8：通道数，表示该插接器有8个插脚或插孔。

B：插接器的颜色，B表示白色。

2：线号数，表示插接器的第2号线。

（二）双排插接器

双排插接器的插脚或插孔有两排，在电路图中的表示方法如图7-2（b）所示，识别方法如下：

15：通道数，表示该插接器有15个插脚或插孔。

M：插接器颜色，M表示栗色。

A：列数，A表示A列。

6：线号数，6表示A列中的第6号线。

（三）前围板插接器

前围板插接器位于挡风玻璃左下侧的车身内，有62个通道，用于前部线束和仪表板线束的连接。前围板插接器为黑色，由8组7脚的插孔和3组2脚的插孔组成，如图7-3所示。它在电路图中的表示方法如图7-2（c）所示，识别方法如下：

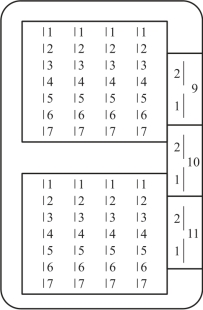

图7-3　前围板62路插接器布置示意

7：通道数，7表示7个插脚或插孔。

C：表示前围板插接器。

6：组数，6表示第6组。

4：线号数，4表示第6组的第4号线。

图7-2（d）所示前围板插接器的识别方法如下：

2：通道数，2表示2个插脚或插孔。

C：表示前围板插接器。

9：组数，9表示第9组。

1：线号数，1表示第9组的第1号线。

（四）14脚圆插接器

该插接器位于发动机罩下左侧的熔断器盒内，用于前部AV线束与发动机MT线束的连接，它在电路图中的表示方法如图7-2（e）所示，识别方法如下：

14：通道数，14表示该插接器有14个插脚或插孔。

N：插接器的颜色，N表示黑色。

2：线号数，2表示插接器的第2号线。
