本田轿车电路图的构成
本田轿车电路图的构成及各部分的含义如图9-3所示。
（一）电路部分

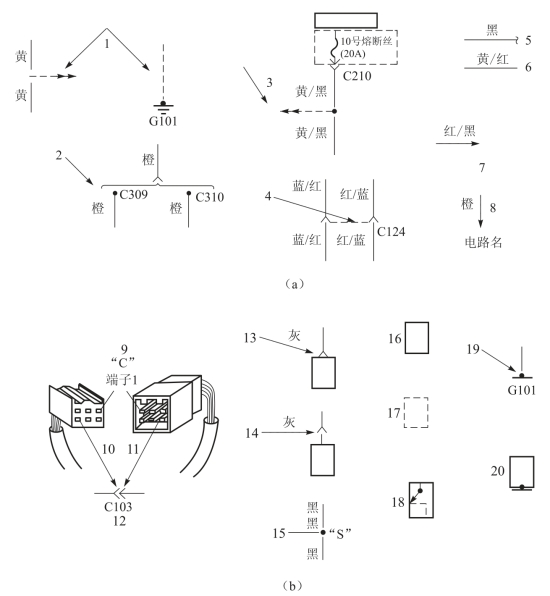

图9-2 本田轿车电路图中其他符号的含义
（a）线路符号；（b）接头、搭铁线连接符号
1—虚线表示图中只显示了部分电路（完整的电路参见箭头所指的系统或元件的电路）；2—根据不同的车型或选装件来选择不同的电路（左边或右边）；3—在导线的连接处只标出了线接头，接线的详情参见箭头所指的系统或元件的电路；4—虚线表示蓝/红和红/蓝导线端子均在C124接头上；5—线端的波浪表示该导线在下页继续；6—导线的绝缘层可为单色或一种颜色配上不同颜色的条纹；7—导线接至另一侧（箭头表示电流方向）；8—导线与另一电路相接；9—接头“C”；10—插孔；11—插头；12—每个接头都标有接头号（以字母“C”开头），以备在元件位置索引中查找，从左上开始，对每个接头的插孔和插头进行编号，使对应的插孔和插头编号相同，在电路图上，接头端子标在每个端子旁；13—接头直接与元件连接；14—接头与元件的引线连接；15—导线连接，“S”电路图上的圆点表示线接头；16—实线表示显示了整个元件；17—虚线表示只显示了元件的一部分；18—元件名称出现在符号的右上角，下面是有关元件功能的说明；19—该符号表示导线端子与汽车的金属件连接（每根导线的搭铁都标有以字母“G”开头的搭铁符号，以备在元件位置索引中查找）；20—与元件重叠的搭铁符号（圆点和一条短线），表示元件外壳直接与汽车的金属件连接；
在电路图中，电路部分都是以实线画出，集中在电路图的中间部分。每条导线上都有颜色，其是指导线绝缘层的颜色，有单色线和双色线，原版图以英文缩写来表示，对应关系是BLK＝黑色，WHT＝白色，RED＝红色，YEL＝黄色，BLU＝蓝色，GRN＝绿色，ORN＝橙色，PNK＝粉红色，BRN＝棕色，GRY＝灰色，PUR＝紫色，LT BLU＝淡蓝色，LT GRN＝淡绿色。

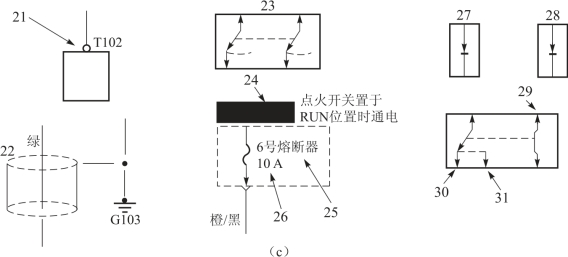

图9-2 电路中其他符号的含义（续）
（c）开关、熔断器符号
21—螺纹端子（每个端子都标有以字母“T”开头的端子号，以备在元件位置索引中查找，端子“T”是一种采用螺钉或螺丝进行连接的接头，而不是采用推拉型的插接接头）；22—屏蔽（代表导线周围的无线电频率干涉屏蔽，该屏蔽总是接搭铁）；23—联动开关（虚线表示开关之间的机械连接）；24—表示点火开关处在接通位置；25—熔断器号；26—熔断器的额定电流；27—二极管（整流二极管只允许电流单向流动）；28—齐纳二极管（在正常电压下与整流二极管的作用相同，在高电压时，允许电流反向流动）；29—线圈（这是一个继电器，其线圈内无电流通过）；30—常闭触点；31—常开触点
如果导线是双色的，就以两种颜色的英文缩写共同表示，例如“WHT/BLK”中斜杠（/）前面的“WHT”表示导线颜色的本色或底色，而斜杠（/）后面的“BLK”表示条纹部分为黑色，为了方便起见，把它叫作白红线。
同一电气系统中颜色相同但实质不同的导线加上角标以示区别，如BLU2与BLU3是不同的导线。
本田轿车电路图的导线并没有标出导线的截面面积，只是根据和导线相连接的熔断器的通电电流的大小来判断导线的截面面积的大小。
（二）电气元件部分
电路图的作用就是表达电气元件之间的连接关系。因此，电气元件在电路图中是主体，电气元件及部件在电路图中是用虚线框图或实线框图来表示的，而在框图中用汉字标定电气元件的名称，用英文字母或数字标定插点或触点。
（三）继电器、熔断器及其连接部分
此部分反映的内容有继电器的名称、磁场线圈、触点熔断器的号码和容量。车上的大部分继电器和熔断器都安装在继电器盒的正面。几乎全部主线束均从继电器盒的背面插接后通往各用电设备。

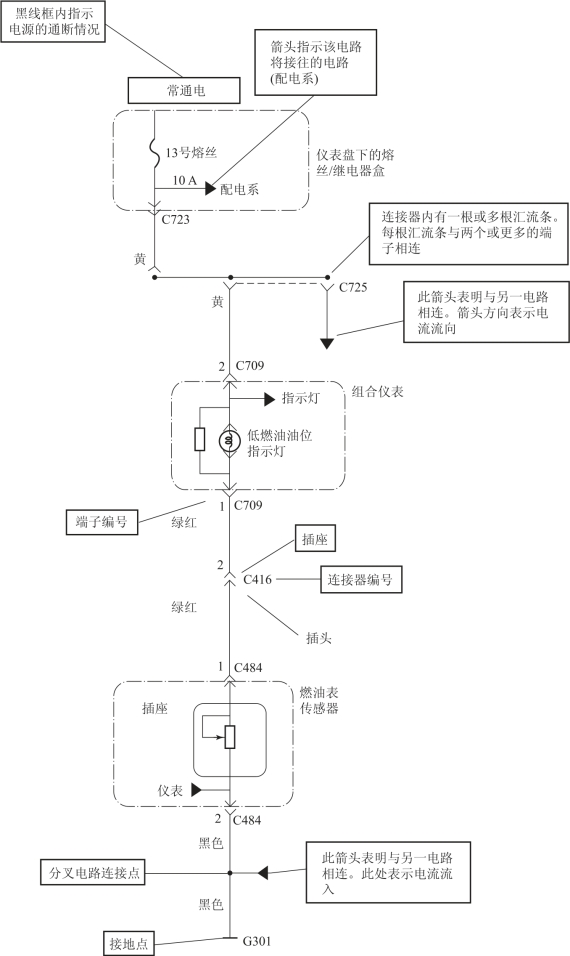

图9-3 本田轿车电路图的构成及各部分的含义
