一、中央配电盒

一、中央配电盒

（一）发动机舱内继电器与熔断器的位置

马自达6轿车发动机舱内继电器与熔断器的位置如图10-2、表10-3所示。

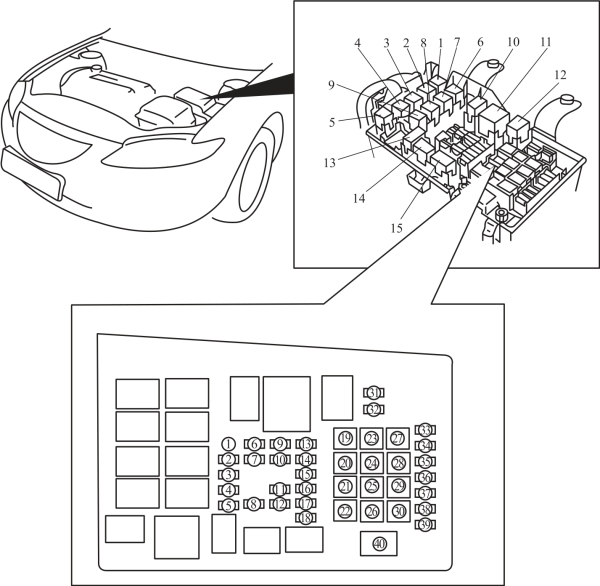

图10-2　发动机舱内继电器与熔断器的位置

1—冷却风扇继电器NO.2；2—喇叭继电器；3—冷却风扇继电器NO.3；4—起动继电器；5—冷却风扇继电器NO.4；6—低音喇叭继电器；7—后窗除霜继电器；8—后雾灯继电器；9—空调继电器；10—主继电器；11—前照灯继电器；12—TNS继电器；13—冷却风扇继电器NO.1；14—前照灯清洁器继电器；15—前雾灯继电器

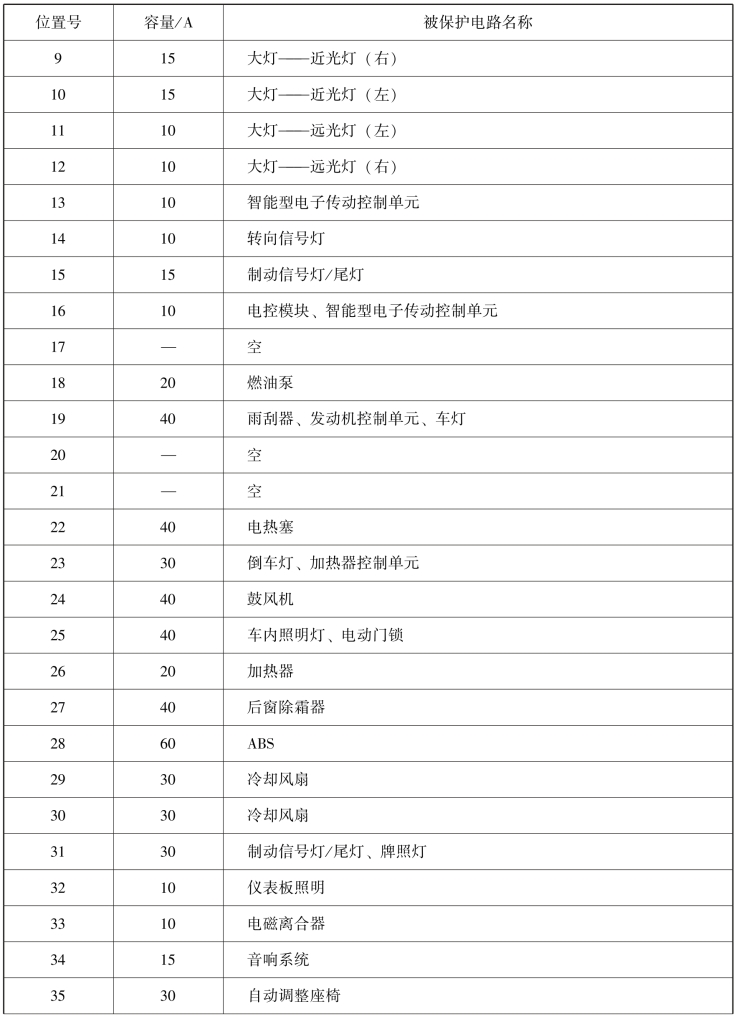

表10-3　发动机舱内的熔断器的位置、容量及其被保护电路的名称

续表

续表

（二）驾驶室内继电器与熔断器的位置

驾驶室内继电器与熔断器的位置如图10-3、表10-4所示。

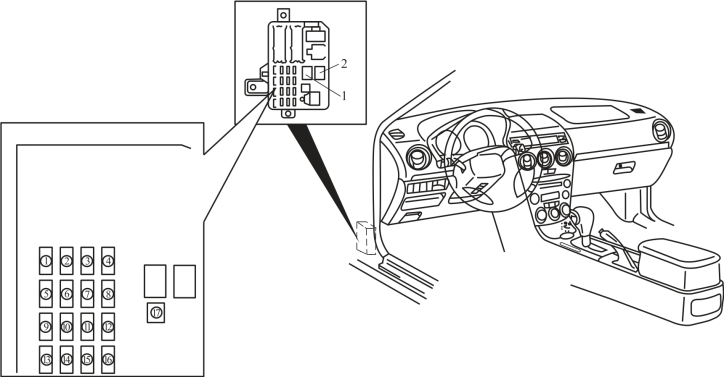

图10-3　驾驶室内继电器与熔断器的位置

1—燃油泵继电器；2—鼓风机继电器

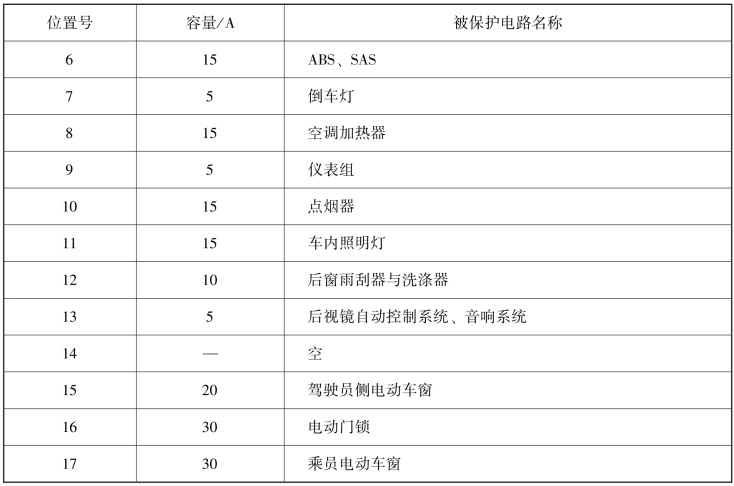

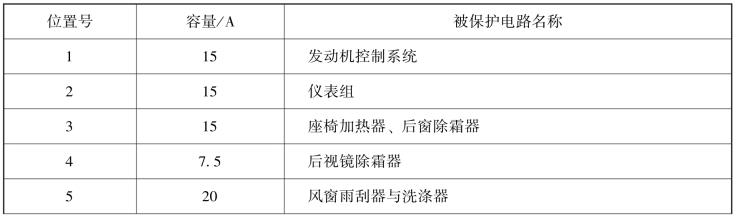

表10-4　驾驶室内的熔断器位置、容量及其被保护电路的名称

续表
