学习任务二 日产轿车电路读图实例

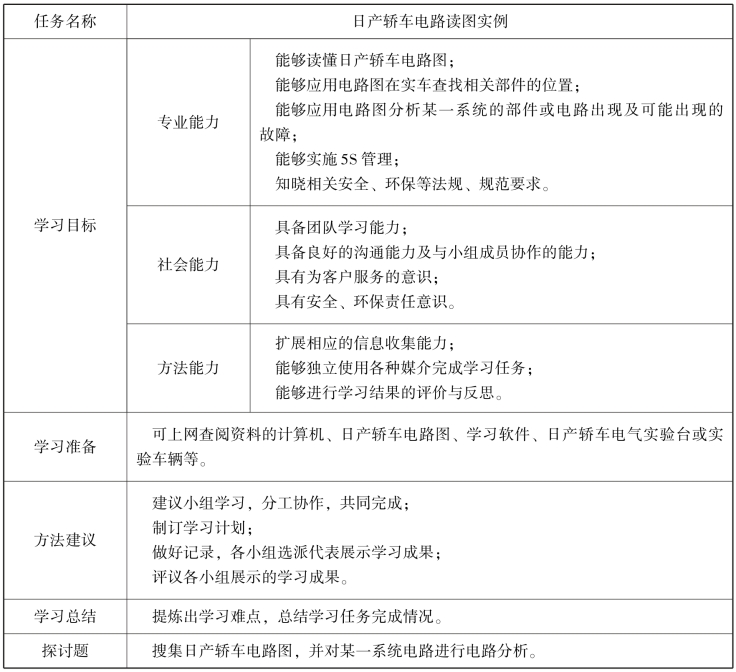

学习任务单
相关知识
图11-6和图11-7所示是日产风度轿车电源系统电路图，现将电路图中的图形、符号、代号所表示的意义说明如下：
①——供电状态。图中表示系统施加了蓄电池电压。
②——熔断器的连接。双线表示熔断器连接装置，空心圆圈表示电流流入，实心圆圈表示电流流出。
③——熔断器的位置。注明熔断器在熔断器/继电器盒中的位置。

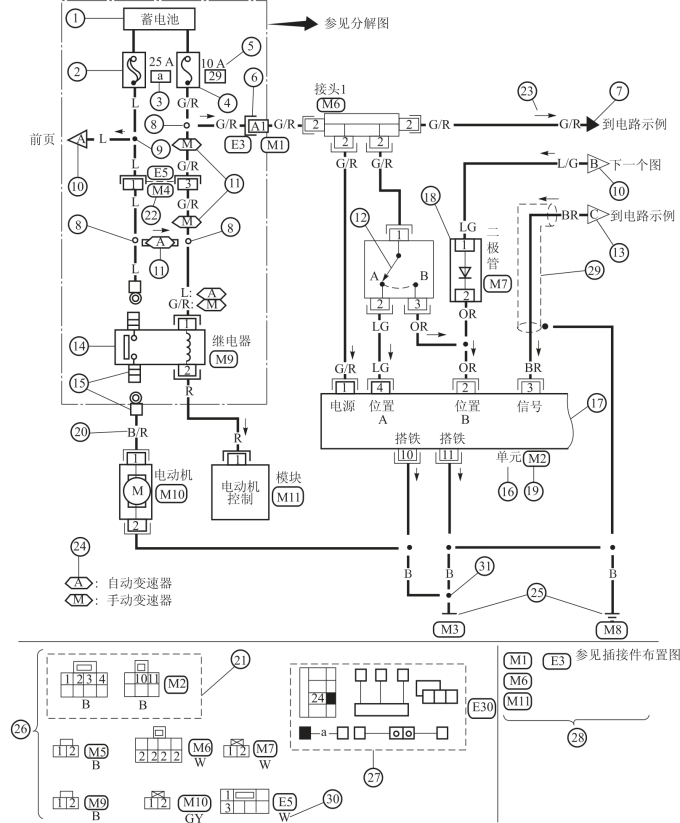

图11-6 日产风度轿车电源系统电路图
④——熔断器。单线表明是熔断器，空心圆圈表示电流流入，实心圆圈表示电流流出。
⑤——电流大小。
⑥——接头。图中E3是插座，M1是插头。G/R（绿/红）是A1电路的颜色。
⑦——进入另一系统。
⑧——空心圆圈表示连接是可选择的，不是必须有的。
⑨——实心圆圈表示连接必定存在。

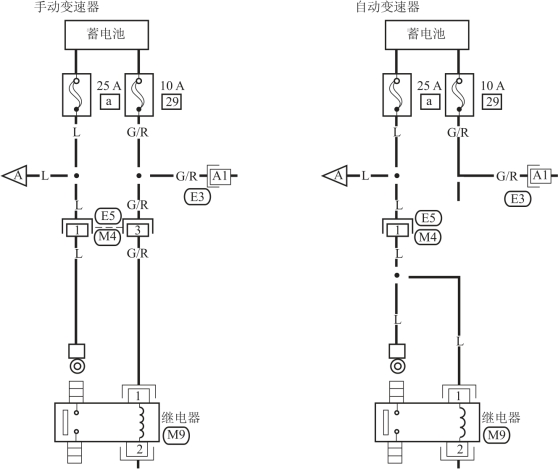

图11-7 分解图（继电器控制电路实例）
⑩——翻页。电路在邻近页的继续框内，图号及字母要吻合。
⑪——用略语表示选项。电路是可选的。
⑫——开关。图中表示开关处于A位置，端子1和2导通；开关处于B位置，端子1和3导通。
⑬——翻页。电路在系统内某一页的继续框内，框内字母要吻合。
⑭——继电器。
⑮——用螺栓或螺母连接的接头。
⑯——部件名称。
⑰——部件波形线。表示部件的另一部分显示在另一页。
⑱——结合在一起的总成零件。
⑲——显示插接器的号码。
⑳——导线颜色。“B/R”表示导线颜色为黑色带红条纹。
㉑——共同部件。虚线框内的接头表示它们属于同一部件（插接器）。
㉒——共同端子。虚线之间的接线端子表示它们连接在一起。
㉓——箭头指向电流的流动方向，用在不容易理解的地方；双箭头“←→”表示可以双向流动。
㉔——图标的解释，完整地给出字母的意义。图中A表示自动变速器，M表示手动变速器。
㉕——搭铁。
㉖——显示该页电路图中接线端子的视图。
㉗——显示熔断器连接和熔断器的布置，用于电源主电路。空心方框表示电流流入；实心方框表示电流流出。
㉘——参考提示，表示可参考最后一页电路图，并可查到多个接线端子插接器的更多信息。
㉙——屏蔽线。外面有虚线套的是屏蔽线。
㉚——插接器的颜色代码。
㉛——多根导线汇聚在一起搭铁。
