现代轿车电路图中导线颜色代码的含义

2025年09月26日

版权

三、现代轿车电路图中导线颜色代码的含义

现代轿车电路图中导线颜色代码的含义见表12-1。

pagenumber_ebook=220,pagenumber_book=212

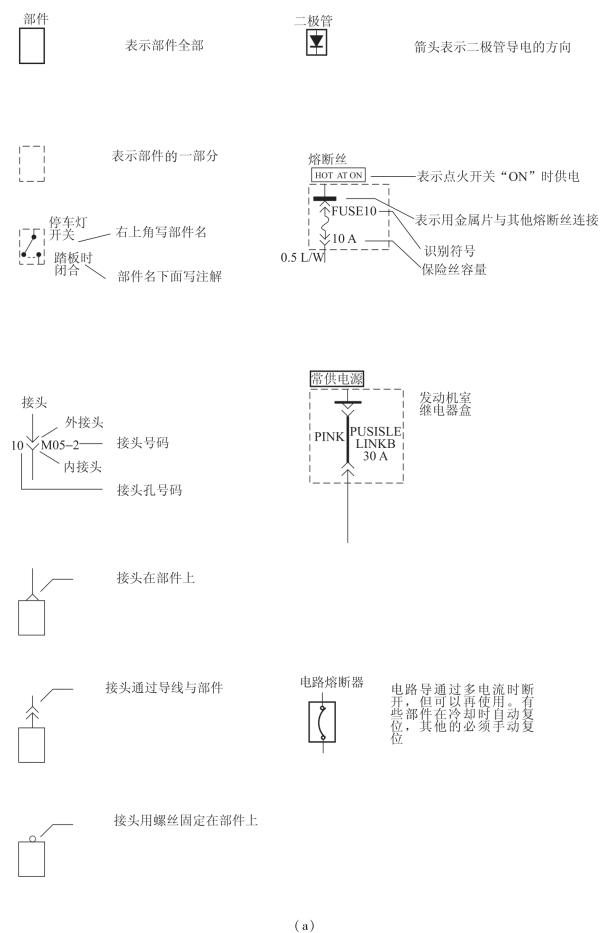

图12-2　现代轿车电路图中符号的含义

pagenumber_ebook=221,pagenumber_book=213

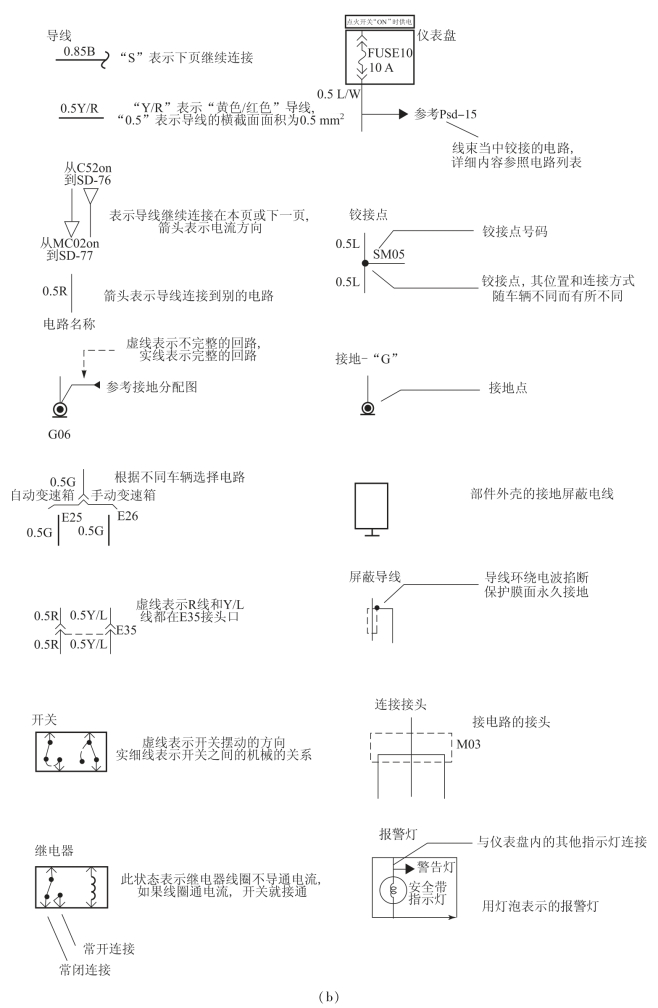

图12-2　现代轿车电路图中符号的含义（续）

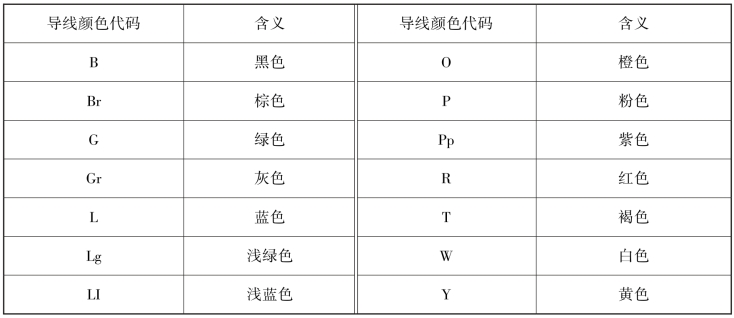

表12-1　现代轿车电路图中导线颜色代码的含义

pagenumber_ebook=222,pagenumber_book=214
