一、克莱斯勒轿车电路图中符号与各部分的含义

克莱斯勒轿车电路图中符号的含义如表15-1及图15-1所示。

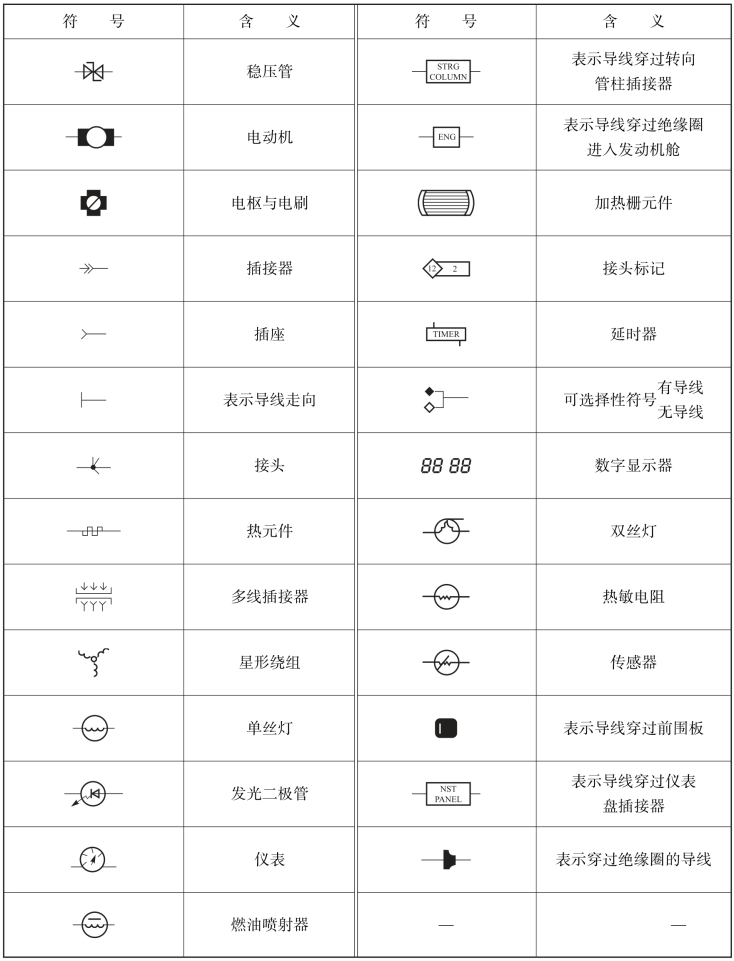

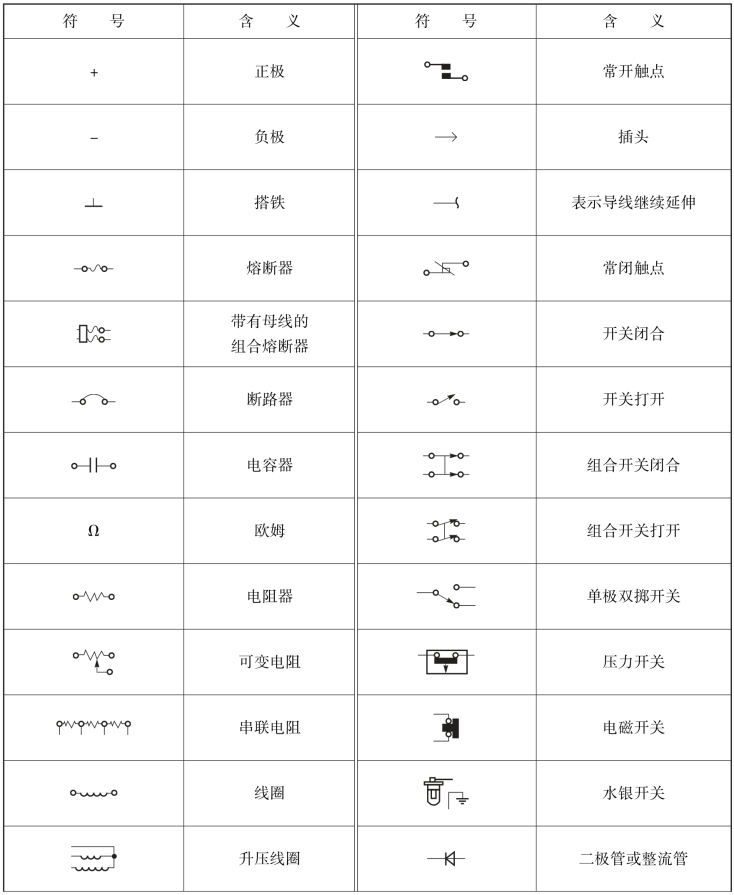

表15-1　克莱斯勒轿车电路图中符号的含义

续表

克莱斯勒轿车电路图各部分的含义如图15-2与图15-3所示。

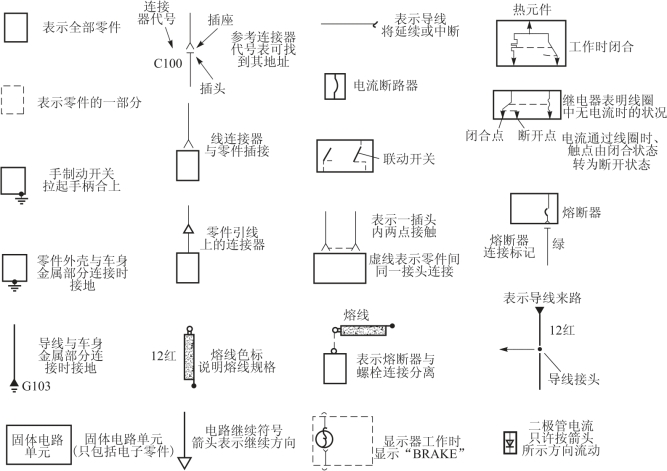

图15-1　克莱斯勒轿车电路图中符号的含义

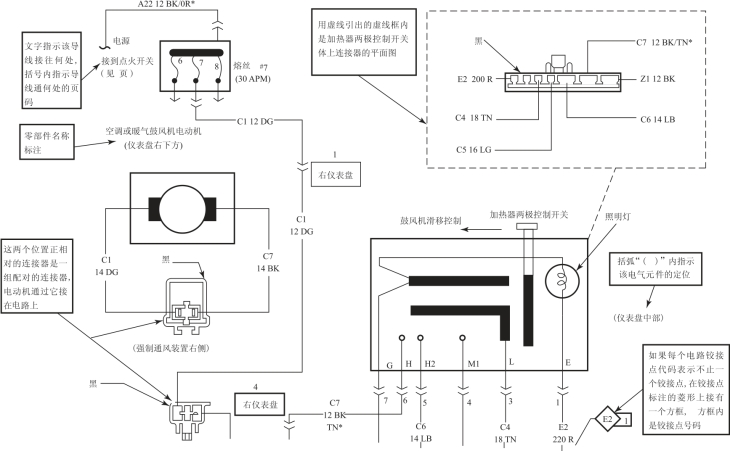

图15-2　克莱斯勒轿车电路图各部分的含义（一）

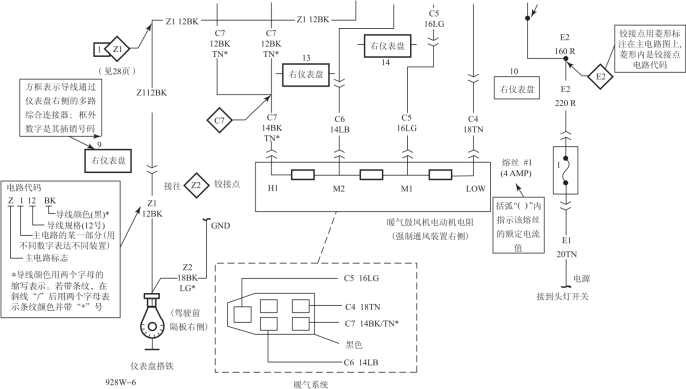

图15-3　克莱斯勒轿车电路图各部分的含义（二）

下面以切诺基汽车的起动、点火与电源系统电路图为例予以说明，如图15-4所示。

1——总电源供电线。

2——熔线符号。熔线色标说明熔线规格。

3——零件标记。实线框线表示全部零件，虚线框线表示零件的一部分。

4——零件名称。

5——电路继续符号。箭头表示电路继续方向。

6——插接器代号。“C105”表示标号为105的插接器，“F”表示该插接器的F插头/孔。可在电路图后面的说明中查到该插接器的位置及插头/孔排列。

7——插接器代号。虚线表示属于同一个插接器的插头/孔。

8——接线柱符号。可在零件上找到该标记。

9——导线规格。克莱斯勒轿车电路导线采用美国线规（AWG），电路图上注明的是导线的规格，而不是导线的公制截面尺寸，二者的对应关系见表15-2。

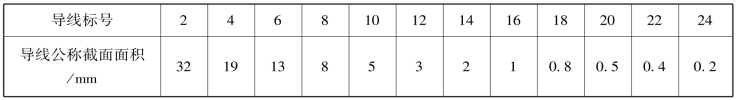

表15-2　导线规格

10——导线颜色代码。克莱斯勒轿车电路图中导线颜色代码的含义见表15-3。

11——接地标记。该标记表示零件外壳与车身金属部分连接时接地。

12——接地标记。该标记表示导线与车身金属部分连接时接地。

13——导线接地点位置标号。可在电路图后面的说明中查到接地点位置。

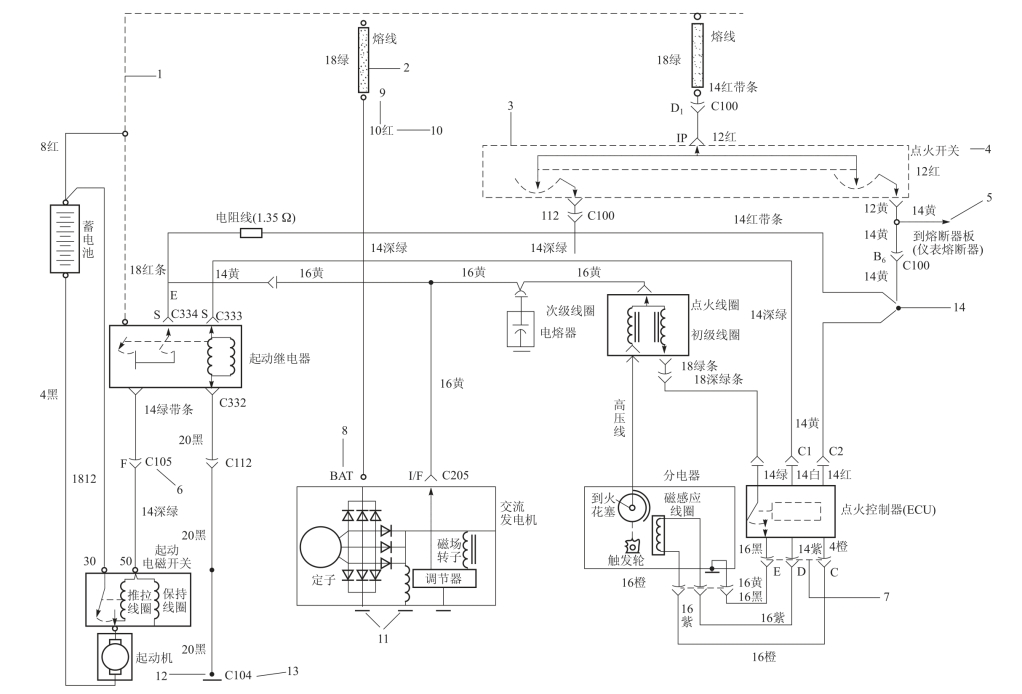

图15-4　切诺基汽车起动、点火与电源系统电路图

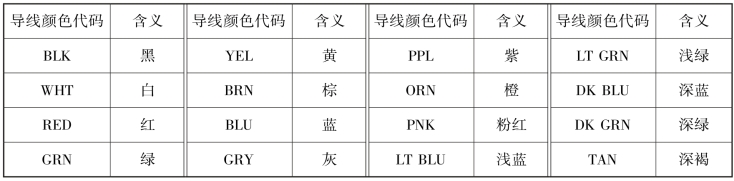

表15-3　克莱斯勒轿车电路图中导线颜色代码的含义

14——导线接头标记。表示线束中多条导线的汇集处。
