知识点学习2　单相异步电动机正反转控制

知识点学习2　单相异步电动机正反转控制

以单相电容运转电动机为例，分析单相异步电动机的正反转控制。如图4－1－1所示，当开关S置于触头“1”时，A为工作绕组，B为启动绕组，启动绕组在整个时间都电工作。选择大小合适的电容器与启动绕组串联时，可使启动绕组B的电流超前工作绕组90°，电动机向某一方向启动并运转。当开关S置于触头“2”时，A为启动绕组，B为工作绕组，绕组A的电流超前于绕组B90°，使电动机定子旋转磁场反向，转子反转，电动机反转运行。

单相电容运转电动机正反转控制电路

图4－1－1　单相电容运转电动机正反转控制电路

任务实施　单相洗衣机正反转控制电路的设计

1.单相洗衣机正反转控制电路

当按下启动按钮时，洗衣机正转15s，然后反转15s；当按下停止按钮时，洗衣机停止运行。

2.材料准备

请同学们根据电气原理图，选择适合型号的低压电器填入表4－1。

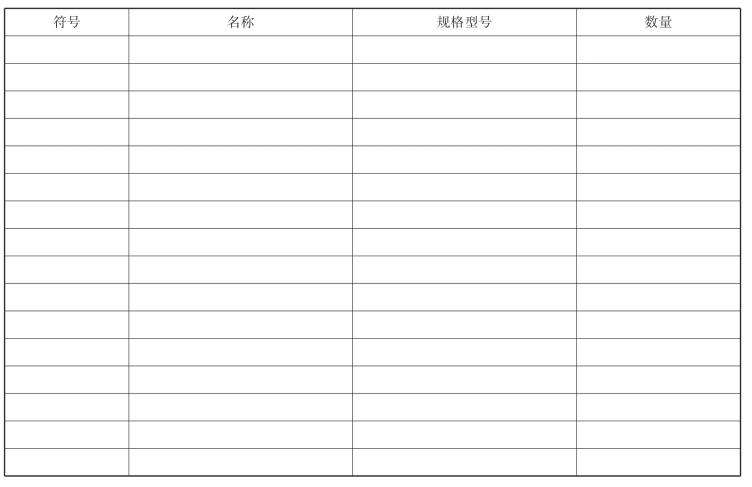

表4－1　电器元件明细表

在安装前，应检查元器件:所用元器件的外观应完整无损，附件、备件齐全，并用万用表检测元器件及电动机的参数是否符合要求。

3.电路安装

(1)绘制电器布置图:请根据电气原理图，绘制电器布置图。

(2)绘制电器元件安装接线图:根据电气原理图，完成电气接线图。

(3)电路安装接线:在控制板上按布置图安装电器元件，并贴上醒目的文字标识，按接线图在控制板上进行线槽布线。

(4)通电前的检测:

检测无误后，安装电动机:连接电动机和按钮金属外壳的保护接地线。连接三相电源灯控制板外部的导线，并再次对主电路进行相间检测和每一相的检测。

(5)通电试车。

检查合格后，清点工具材料，将热继电器按照电动机的额定电流整定，为保证安全，在一人操作一人监护下通电试车。

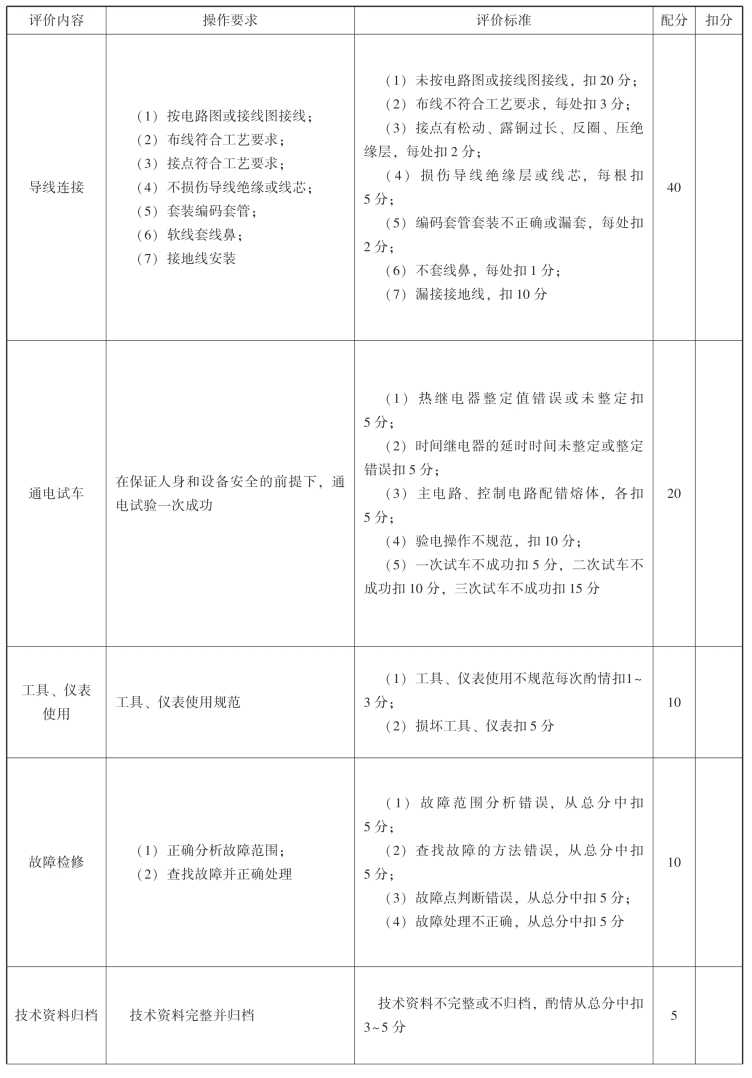

任务评价

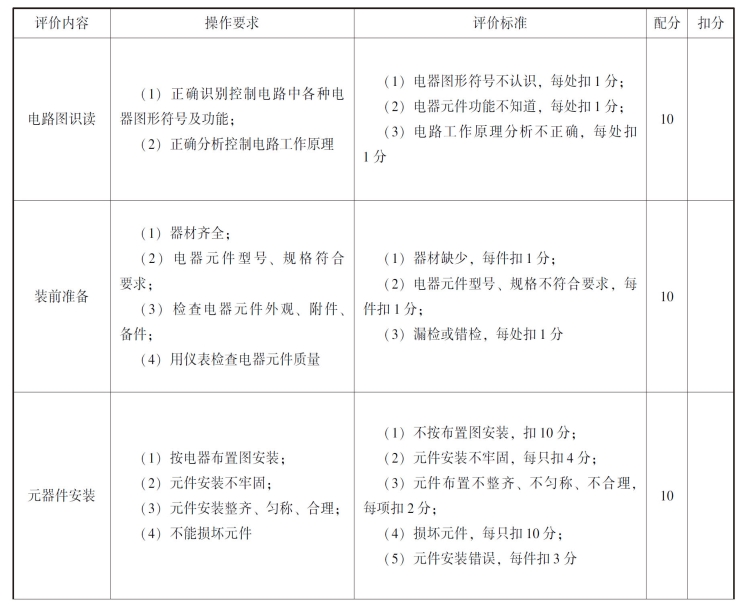

续表

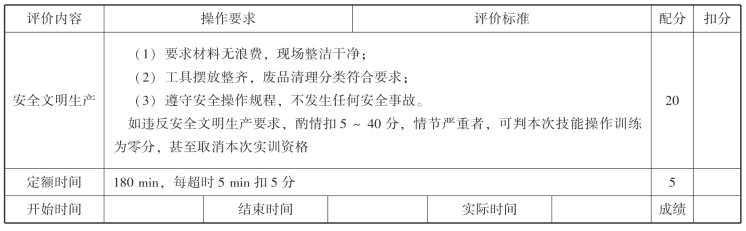

续表

任务拓展

请同学们参考本案例，设计按下启动按钮后，洗衣机正转15s反转15s，3min后停止运行。
