知识点学习:电磁抱闸制动器

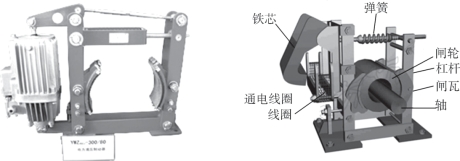

1.外形(见图7－1－1)
图7－1－1 电磁抱闸制动器外形
2.结构
电磁抱闸制动器的结构如图7－1－2所示。
图7－1－2 电磁抱闸制动器的结构
电磁抱闸主要包括制动电磁铁和闸瓦制动器，分为断电制动型和通电制动型。机械制动控制电路也有断电制动和通电制动两种。
断电制动工作原理:制动电磁铁线圈得电时，制动器的闸瓦与闸轮分开，无制动作用；当线圈失电时，制动器的闸瓦紧紧抱住闸轮制动。
通电制动工作原理:制动电磁铁线圈得电时，制动器的闸瓦紧紧抱住闸轮制动；当线圈失电时，制动器的闸瓦与闸轮分开，无制动作用。
3.安装调试
(1)电磁抱闸制动器必须与电动机一起安装在固定的底座上，其地脚螺栓必须拧紧，且有防松措施。
(2)电动机轴伸出端上的制动闸轮必须与闸瓦制动器的抱闸机构在同一平面上，轴心要一致。
(3)电磁抱闸制动器安装后，在不通电的情况下，先进行粗调，以断电状态下外力转不动电动机的转轴，当制动电磁铁吸合后，电动机转轴能自由转动为合格。
(4)通电试车时微调，使电动机运转自如，以闸瓦与闸轮不摩擦、不过热、断电时能立即制动为合格。
4.识读电路图

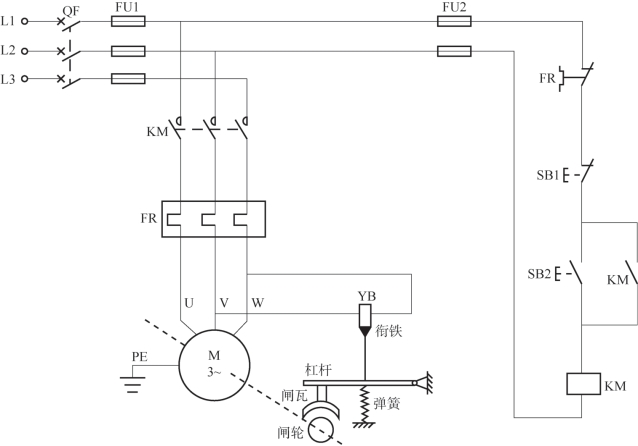

断电制动型电磁抱闸制动器控制电路如图7－1－3所示，途中YB为电磁抱闸制动器。
图7－1－3 断电制动型电磁抱闸制动器控制电路
工作过程如下:
启动过程:按钮启动按钮SB2，接触器KM线圈得电并自锁，主触头闭合，电磁抱闸制动器的电磁铁线圈得电，衔铁吸合，制动器闸瓦松开，电动机启动运转。
停止过程:停车时，按下停止按钮SB1，接触器KM线圈失电，主触头断开，电动机和电磁铁线圈同时断电，在弹簧力的作用下，闸瓦将安装在电动机转轴上的闸轮紧紧抱住，电动机迅速停转。
起重机、电梯、卷扬机等升降设备上，采用断电制动，在机床等生产机械中，采用通电制动，以便在电动机未通电时，可以用手搬动主轴以调整和对刀。
5.电路安装
(1)绘制电器布置图:根据电气原理图，绘制元器布置图。
(2)绘制电器元件安装接线图:根据电气原理图，绘制安装接线图。
(3)准备元器件，安装调试电路
(4)通电前检测电路，并排除故障。
(5)检测无误后，课通电试运行。

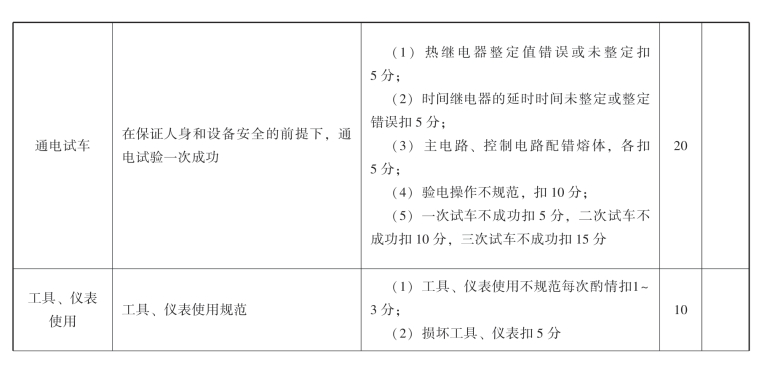

6.考核评价

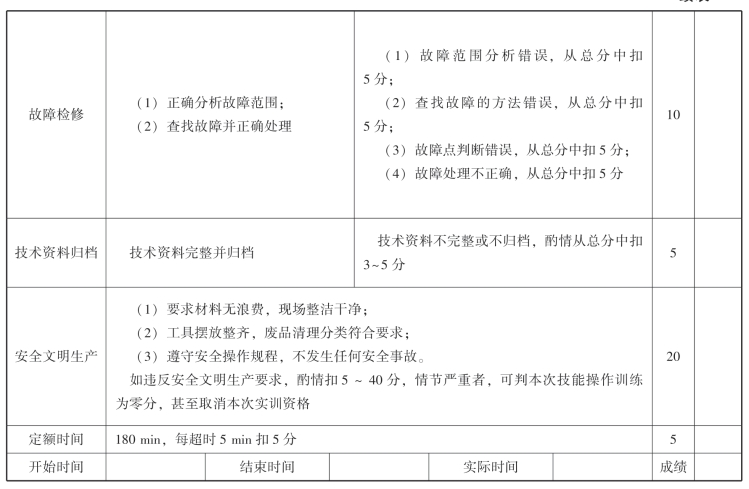

续表
任务拓展
请同学们参考本案例，设计电动机的通电制动控制电路。
