三相异步电动机的解体

一、三相异步电动机的解体

1.解体前的准备

（1）切断电源，拆开电机与电源连接线，同时做好与电源线相对应的标记，以免恢复时相序搞错。

（2）备齐拆卸工具，特别是拉具、套筒等专用工具。

（3）熟悉电机的结构特点。

（4）测量并记录齿轮与轴台间的距离。

（5）标记电源线在接线盒中的相序、电机的出轴方向及引出线在机座上的出口方向。

2.解体步骤

（1）卸齿轮。

（2）旋下前后端盖紧固的螺钉，并拆下前轴承外盖。

（3）抽出转子。

（4）卸下前端盖，最后拆卸前后轴承及轴承内盖。

3.主要部件的解体方法

（1）轴承的拆卸。

①用拉具进行拆卸。拆卸时拉具钩爪一定要抓牢轴承内圈，以免损坏轴承，如图6.1 所示。

②用铜棒拆卸。将铜棒对准轴承内圈，用锤子敲打铜棒，如图6.2 所示。用此方法时要注意轮流敲打轴承内圈的相对两侧，不可敲打一边，用力也不要过猛，直到把轴承敲出为止。

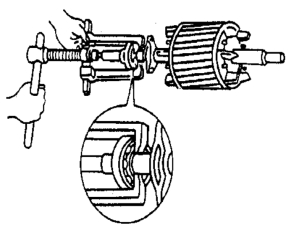

图6.1　用拉具拆卸轴承

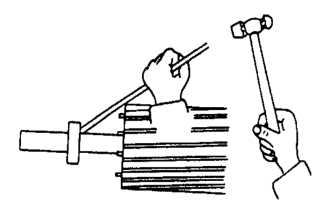

图6.2　敲打拆卸轴承

在拆卸端盖内孔轴承时，可采用如图6.3 所示的方法，将端盖止口面向上平稳放置，在轴承外圈的下面垫上木板，但不能顶住轴承，然后用一根直径略小于轴承外沿的铜棒或其他金属管抵住轴承外圈，从上往下用锤子敲打，使轴承从下方脱出。

③铁板架住拆卸。用两块厚钢板架住轴承内圈，铁板的两端用可靠支撑物架起，使转子悬空，如图6.4 所示，然后在轴上端面垫上厚木板并用锤子敲打，使轴承脱出。

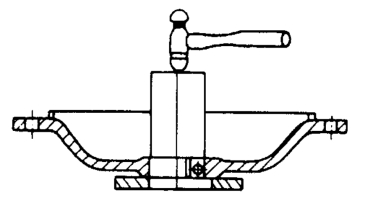

图6.3　拆卸端盖内孔轴承

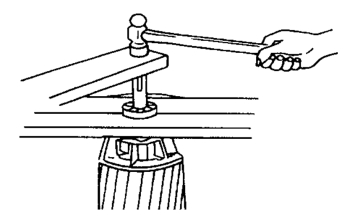

图6.4　铁板架住拆卸轴承

（2）抽出转子。在抽出转子之前，应在转子下面气隙和绕组端部垫上厚纸板，以免抽出转子时碰伤铁芯和绕组。对于小型电机的转子可直接用手取出，一手握住转轴，把转子拉出一些，随后另一手托住转子铁芯逐渐往外移。在拆卸较大的电机时，可两个人一起操作，每人抬住转轴的一端，渐渐地把转子往外移。对于大型的电机必须用起重设备吊出。
