25 kV 电网高压首先由受电弓引入动车组，然后经过故障隔离开关接入到高压机器箱，高压机器箱内有避雷器、真空断路器VCB、接地端子。真空断路器 VCB是动车组的总开关，起到接通与断开25 kV 电网进入车内通路的作用，同时还是动车组的电气总保护。

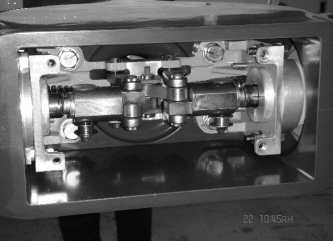

真空断路器 VCB 结构如图7.4 所示。
真空断路器检修过程有入检、拆卸、洗净、吹净、零件检修、组装、测试、试验等工序。
图7.4 真空断路器的结构
