动车组空调换气系统检修

第八章　动车组空调换气系统检修

一般动车组空调换气系统由三部分组成：空调装置、换气装置和通风系统。

空调装置的作用是调节车内空气的温度、湿度、流速等；换气装置的作用是保证车内空气出陈进新，使车内空气新鲜；通风系统为空气进入和流出车内提供通道，起到合理分布的作用。

本章主要讲解动车组空调装置的检修。空调装置由空调机组、空调显示设定器组成。

CRH2 型动车组每车下设两台空调机组和一台换气装置。空调机组的控制由内置的变频控制装置完成，变频控制装置通过比较空调显示控制器设定的温度和车内检测温度值，对空调机组的压缩机、室内送风机进行控制，实现制冷或加热。

本章主要对空调装置的保养与检修内容进行详细介绍。主要内容包括：动车组空调装置的主要故障、原因及其处理方法；以 CRH2 型动车组为例，讲授其检修工艺过程和工艺方法。

图8.1 所示为 CRH2 型动车组头车空调系统结构，图8.2 所示为空调装置的空调机组示意图。

对于司机室空调，CRH2 型动车组司机室空调系统为单独分体式结构，与客室空调装置互不影响，因此本书在此不作详细介绍。

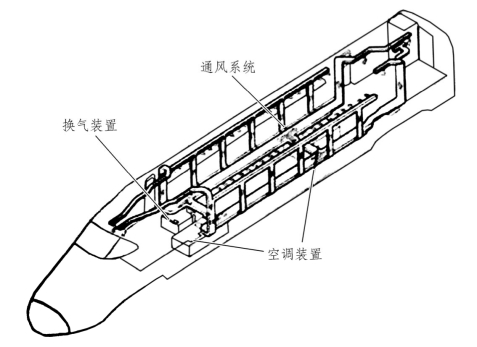

图8.1　CRH2 型动车组头车空调系统结构

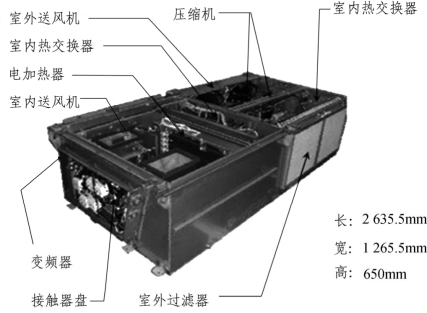

图8.2　CRH2 动车组空调机组
