四、组　装

四、组　装

按与拆装相反的流程进行组装。具体的组装方法在这里不再详细介绍，以下几点说明了组装时的要点：

（1）将滚柱轴承放入油温为 120°C油内加热，然后以热压方式安装在曲柄轴上。

（2）给轴承箱压装滚柱轴承外圈，在轴承盖上压入油封。压入时注意不要损伤油封的橡胶材料。

（3）将曲轴装入曲轴箱上，如图9.10 所示。

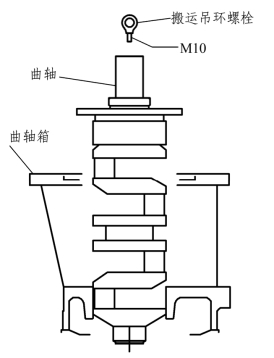

图9.10　曲轴装入图

（4）安装好曲轴的联轴器，两者用键连接。键与曲轴上的键槽有0.01～0.02 mm 的过盈量。键与联轴器上的键槽可用手试着来确认松紧度是否合适。在装入联轴器前要在轴上涂覆一层薄薄的二硫化钼润滑剂。

（5）确认连杆瓦与曲轴的接触状态。用 250 kgf·cm 紧固力矩将连杆紧固在曲轴上，并以匀速旋转来确认。组装时要使连杆杆身与连杆大头瓦盖的标记一致。

（6）在活塞上安装气环、油环。利用专用工具由下至上逐次安装各道活塞环，以气环、油环在活塞环槽内能无阻滞的活动来确认组装质量，并使上标记面朝上来组装，如图9.11 所示。

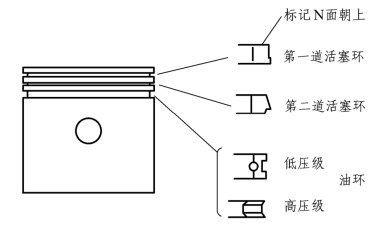

图9.11　气环、油环安装图

（7）各种螺栓（上述没有特别注明的部分）按表9.3 所示的紧固力矩紧固。

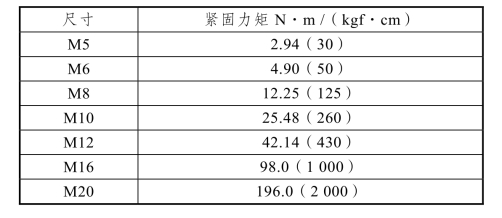

表9.3　螺栓紧固力矩
