6.2.2　STL文件检查与修复

6.2.2　STL文件检查与修复

（1）Magics软件简介

Magics 21是一款对STL文件进行编辑修改、缝补的软件，具有如下功能：

①三维模型的可视化。在Magics21中可直观观察STL零件中的任何细节；并能对模型进行测量、标注等。

②STL文件错误自动检查和修复。

③RP工作的准备功能。Magics 21除能直接打开STL、DXF、VDA、IGES、STEP格式文件之外，还能够接受UG、Pro/E、Solidworks、Rhino、3ds Max、ZBrush等系统文件以及ASC点云文件和SLC层文件，并将非STL文件转换为STL文件。

④能够将多个零件快速放到加工平台上，并从库中调取各种不同RP成形机的参数，进行参数设置和修改。底部平面功能能够将零件转为所希望的成形角度。

⑤分层功能。可将STL文件切片，同时输出不同的文件格式（SLC、CLI、F＆S和SSL格式），并执行切片校验。

⑥STL操作。可直接对STL文件进行编辑和修改，具体操作包括移动、旋转、镜像、阵列、拉伸、偏移、分割、抽壳等功能。

⑦支撑设计模块。能自动设计多种形式的支撑。例如可设置点状支撑，点状支撑容易去除，并易于保证支撑面的光洁。

（2）Magics检查分析与自动修复

①启动Magics21软件，导入STL文件（图6.24）。

图6.24　导入文件

②选择“修复”菜单，选中模型，点击“修复向导”。

③在“修复向导”属性对话框，点击“更新”，所有诊断信息绿色打钩，自动修复。

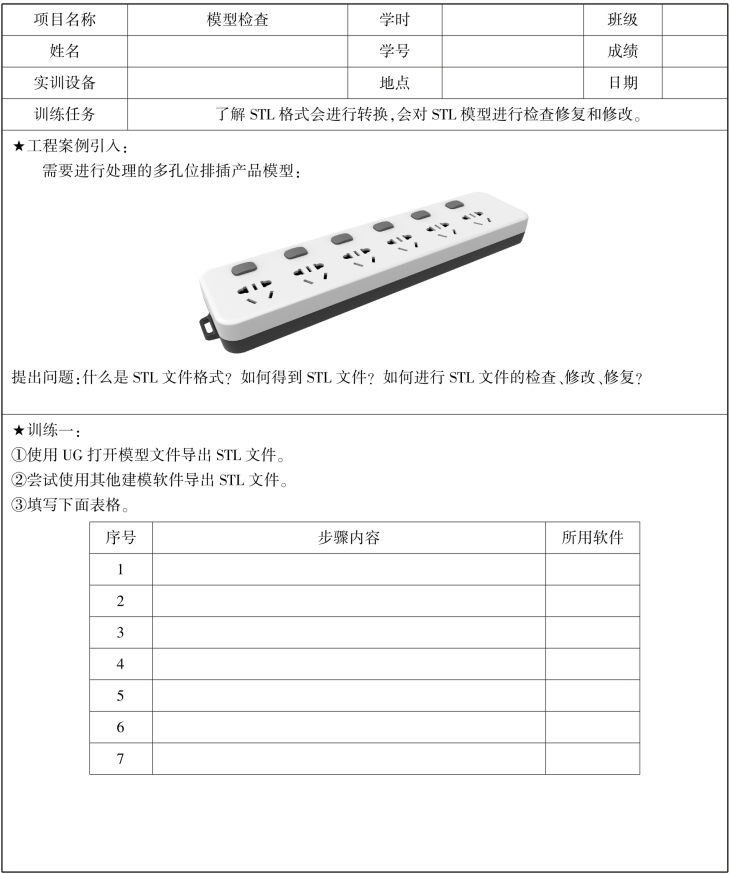

项目单卡
