6.2.6　STL文件修复技巧

6.2.6　STL文件修复技巧

通过Magics软件分析缺损数据鼠标下壳如图6.30所示，具体操作情况如下：

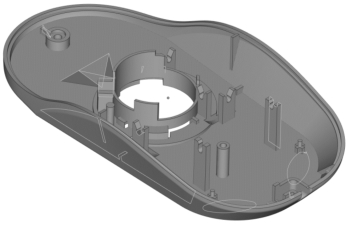

图6.30　破损模型

（1）法向错误

1）启动软件

启动Magics软件，导入鼠标下壳数据，按“F5”或者“F6”标记目标面片，Magics标记命令栏如图6.31所示。

图6.31　Magics标记命令栏

2）修复

在修复工具页中，点击基本→反转标记，如图6.32所示。

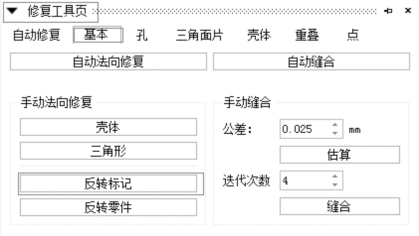

图6.32　Magics反转标记

修复效果如图6.33所示。

图6.33　法向错误修复完成

（2）孔洞

①在修复工具页中，点击孔→补洞模式，如图6.34所示。

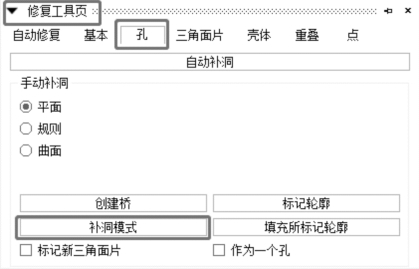

图6.34　启动补洞模式

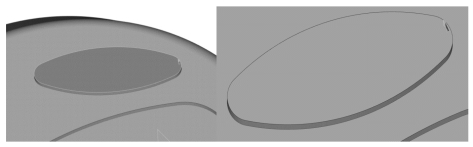

②点击需要修补的孔洞，效果如图6.35所示。

（3）缝隙

①点击左上方的“修复”工具栏，选择“移动零件上的点”。

②选择缝隙上的点，将其直接拖动至目标点如图6.36所示。

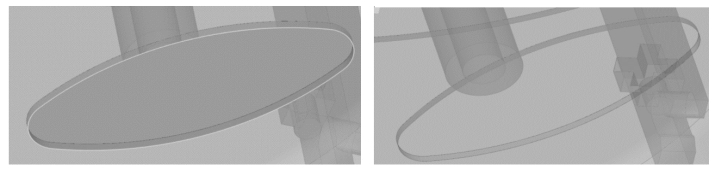

图6.35　孔洞修复完成

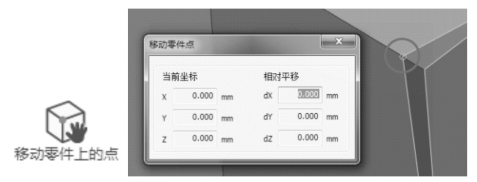

图6.36　启动“移动零件上的点”命令

③缝隙修补的效果如图6.37所示。

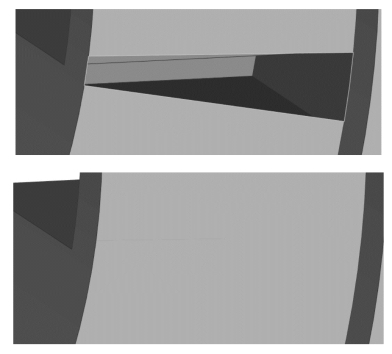

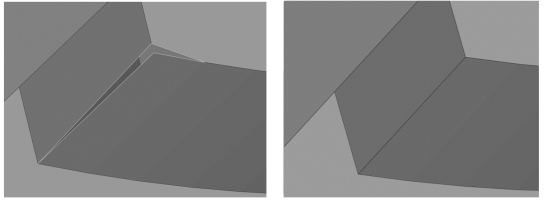

图6.37　缝隙修复完成

（4）片体重叠

①按“F5”或者“F6”标记重叠的三角面片。

②按键盘上的“Delete”健，删除面片如图6.38所示。

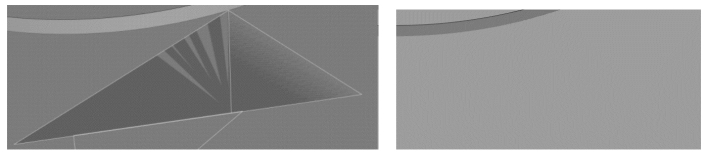

图6.38　片体重叠修复完成

（5）多余的壳体

①修复。按“Ctrl+F”打开修复向导，点击壳体→更新→选择目标壳体→删除选择壳体。

②多余的壳体删除的效果如图6.39所示。

图6.39　修复完成

（6）错误轮廓

①先分析模型设计时原本的形状，如图6.40所示。

图6.40　错误轮廓

②通过添加三角面片复原模型特征，如图6.41所示。

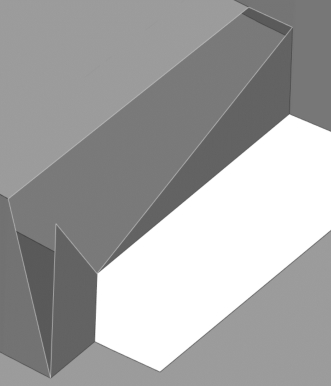

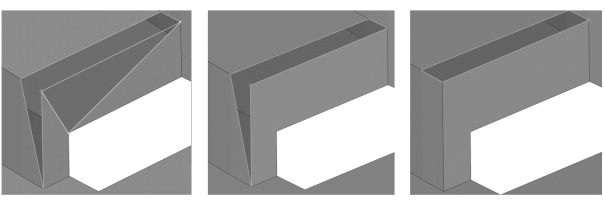

图6.41　错误轮廓修复过程

③复原模型特征效果，如图6.42所示。

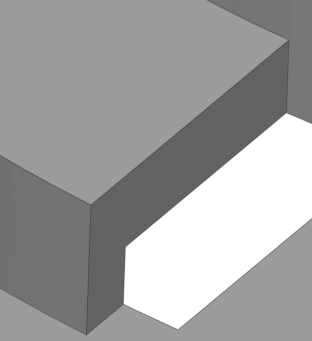

图6.42　错误轮廓修复完成

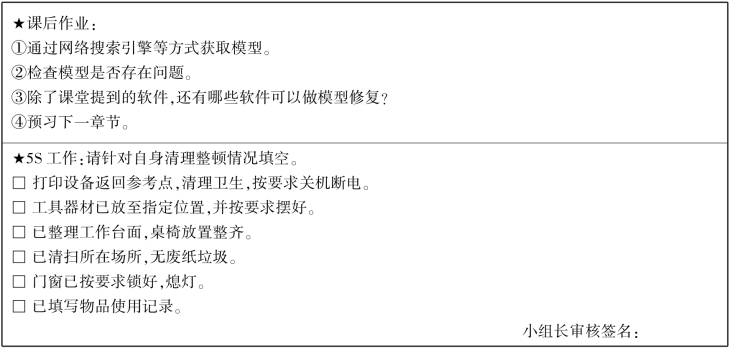

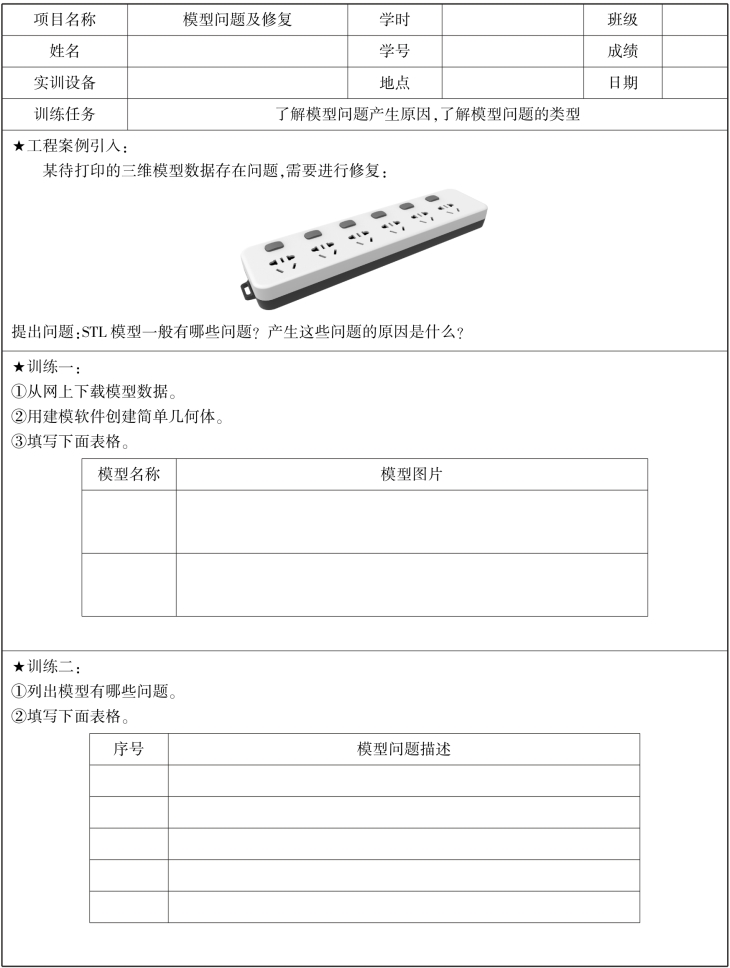

项目单卡
