8.1.2　设备结构及配件

8.1.2　设备结构及配件

（1）sPro 60设备结构

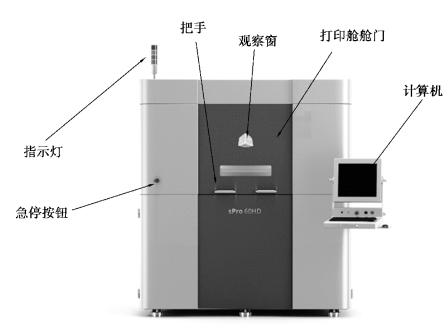

sPro 60设备的外部结构（图8.1）包括急停按钮、指示灯、把手、观察窗、打印舱舱门、计算机。

图8.1　外观结构

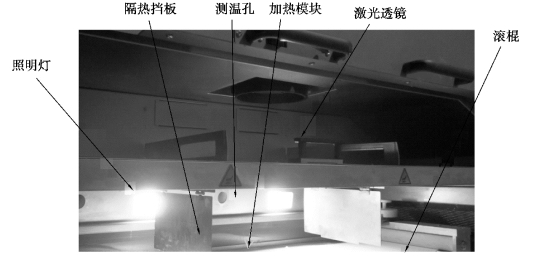

sPro 60设备的内部结构（图8.2）包括照明灯、隔热挡板、测温孔、加热模块、激光透镜、滚棍。

（2）成型平台

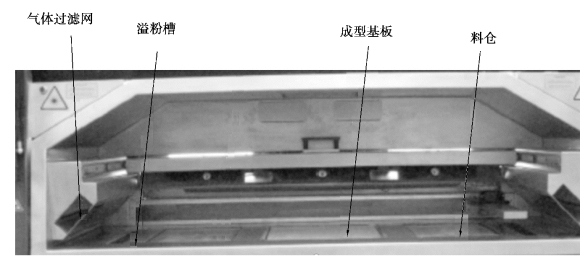

sPro 60设备的成型平台（图8.3）包括气体过滤网、溢粉槽、料仓、成型基板。

图8.2　内部结构

图8.3　成型平台

（3）sPro 60设备配件

在sPro 60设备操作过程中需要用到一些辅助配件，使打印过程流畅，操作方便，这些配件包括吸粉臂、混粉机、筛粉机、吸尘器、制氮机、喷砂机。

相关配件如图8.4—图8.9所示

图8.4　吸粉臂

图8.5　混粉机

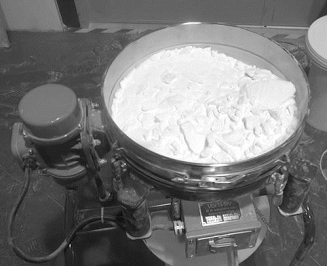

图8.6　筛粉机

图8.7　吸尘器

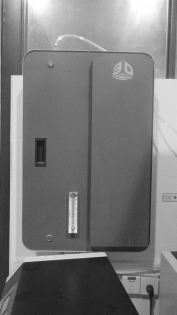

图8.8　制氮机

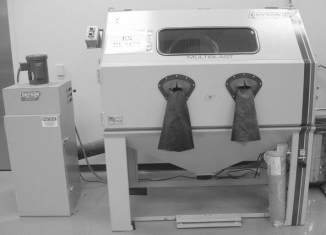

图8.9　喷砂机
