巩固练习
1.（2021·宁波镇海）如图所示为条形磁铁和电磁铁，虚线表示磁感线，则甲、乙、丙、丁的极性依次是 （ ）
第1题图
A.S、N、S、S B.N、N、S、N
C.S、S、N、N D.N、S、N、N
2.（2021·杭州西湖）电动机在生活中运用广泛，如图所示为电动机工作原理图，由图甲转到图乙位置，想要让线圈继续转动半圈，以下操作一定不可行的是 （ ）
A.断开开关 B.将磁极对调
C.将电源正负极对调 D.增大电源电压
第2题图
第3题图
第4题图
3.（2021·金华婺城）借助如图所示的实验装置，小明探究“磁场对通电直导线的作用”。闭合开关S0，原本静止的轻质硬直导线AB 水平向右运动。要使AB水平向左运动，下列措施中可行的是（ ）
A.将A、B 两端对调 B.将滑动变阻器的滑片P向右移动
C.换用磁性更强的蹄形磁体 D.将蹄形磁体的N、S极对调
4.（2021·杭州滨江）如图是某家庭电路的一部分，下列说法正确的是 （ ）
A.电冰箱接入三孔插座后其外壳与零线相连
B.保险丝烧断后可用铜丝代替
C.闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
D.断开开关S时，用试电笔接触A 点时氖管发光，接触B 点时氖管不会发光
5.（2021·杭州余杭、萧山）经过初中科学的学习已经知道：电磁铁的磁性强弱与线圈的匝数和电流大小有关。电磁铁的磁性强弱与铁芯的形状有没有关系呢？ 小华围绕这个问题进行了以下探究活动：把形状相同的螺线管安装上如图所示的不同形状的铁芯，给线圈通电，通电后把带钩的铁盘吸在铁芯的下面，再往铁钩上逐一挂钩码，直至铁盘刚好落下，记录可以悬挂钩码的数量如表。
第5题图
（1）实验中通过______________反映电磁铁磁性的强弱。
（2）实验过程中需要控制__________相同。
（3）从实验数据分析中可得到的结论：___________________________________________。

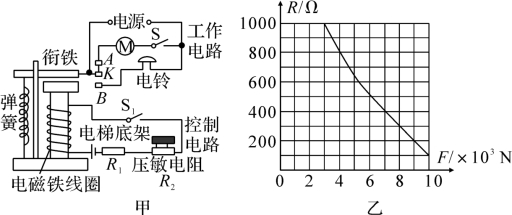

6.（2021·苍南）电梯为居民出入带来很大的便利，小明家住某小区某栋6楼，放学后乘电梯回家。小明查阅资料，了解到出于安全考虑，电梯都设置了超载自动报警系统，其工作原理如图甲所示。电路由工作电路和控制电路组成：在工作电路中，当电梯没有超载时，动触点K 与静触点A 接触，闭合开关S，电动机正常工作；当电梯超载时，动触点K 与静触点B 接触，电铃发出报警铃声，即使闭合开关S，电动机也不工作。在控制电路中，已知电源电压U=6V，保护电阻R1=100Ω，电阻式压力传感器（压敏电阻）R2的阻值随压力F 大小变化如图乙所示，电梯自重和电磁铁线圈的阻值都忽略不计。
第6题图
（1）在控制电路中，当压敏电阻R2受到的压力F 增大时，电磁铁的磁性________（填“增强”“减弱”或“不变”）。
（2）若电磁铁线圈电流达到20mA时，动触点K 刚好接触静触点B，电铃发出警报声。当该电梯厢内站立总质量为1000kg的乘客时，试通过计算说明电梯是否超载。（g取10N/kg）
（3）若电铃发出警报声的条件如（2），需减少最大载客量，可采取什么措施？ （写两条）
