为研究角度对裂隙渗流特性的影响，设计研制了不同交叉角的复杂单裂隙。复杂单裂隙示意图及实物图分别如图2-3、图2-4所示。
本书研究设计研制了不同裂隙开度b、不同折角β的复杂单裂隙共30个，裂隙尺寸及角度信息见表2-2。

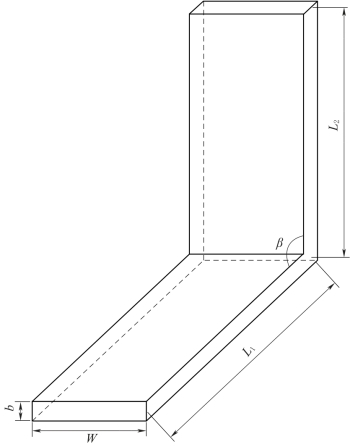

图2-3 复杂单裂隙示意图
L1、L2—裂隙长度，cm；b—裂隙开度，mm；W—裂隙宽度，cm；β—折角，（°）

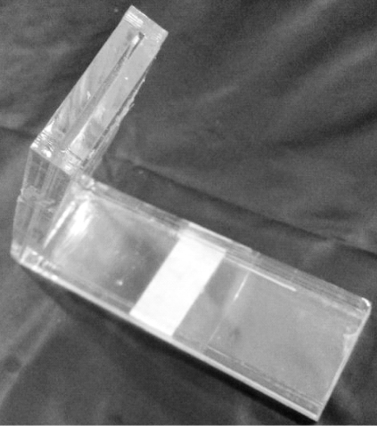

图2-4 复杂单裂隙实物图

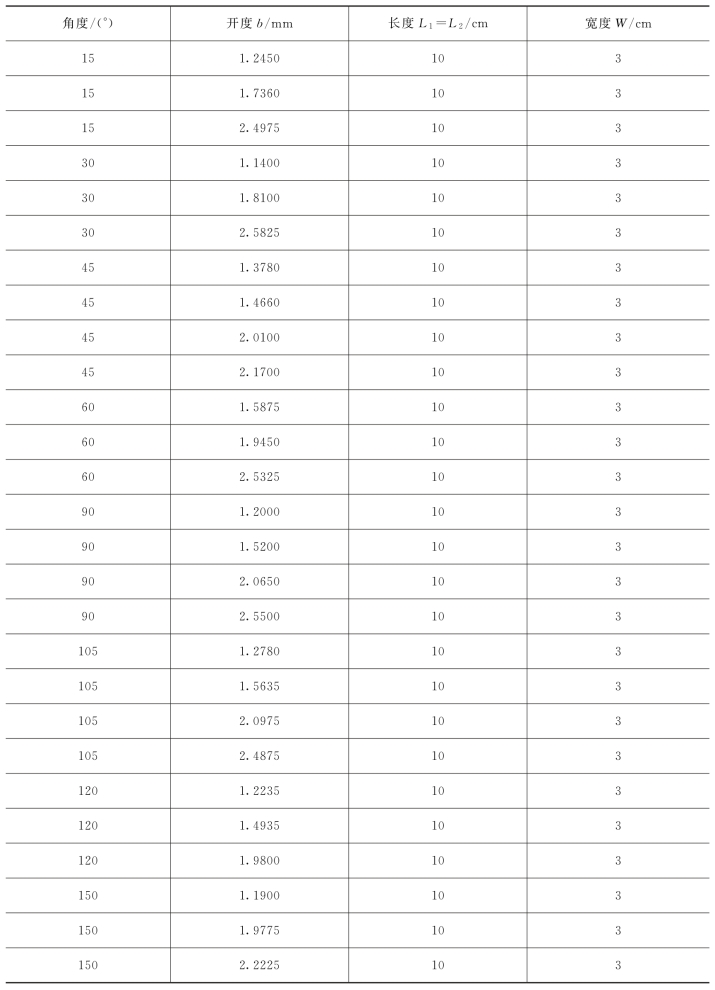

表2-2 复杂单裂隙尺寸综合表

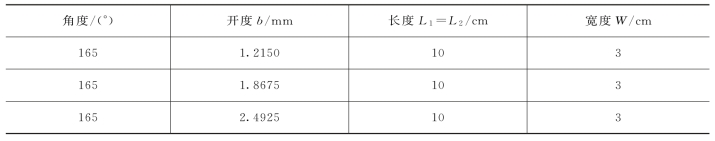

续表
