燃油供给系统的功用、组成及类型

（一）燃油供给系统功用

①提供汽油喷射所需的压力燃油。

②电脑控制喷油嘴定量地将燃油喷入进气歧管或气缸内。

（二）燃油供给系统组成

燃油供给系统的工作过程如图3-1所示。

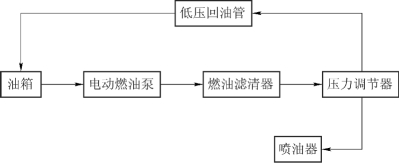

图3-1　燃油系统工作过程示意图

燃油系统由燃油泵、燃油滤清器、油压脉动阻尼器、燃油压力调节器、喷油器、燃油分配管等组成。

（三）燃油供给系统类型

燃油供给系统按有无回油管路分为两种类型。

①有回油管的燃油供给系统，如图3-2所示。该系统具有独立的回油管路，可根据发动机转速和负荷，由进气歧管真空度调节燃油压力调节器的开度，进而调节返回燃油箱的回油量。

②无回油管供给系统，如图3-3所示。该系统也称为无负荷调整系统，将燃油压力控制在一个恒定的压力值。

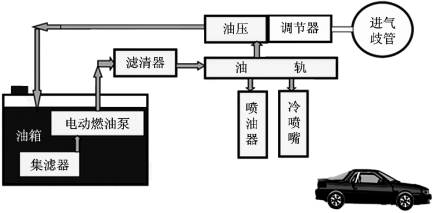

图3-2　有回油管燃油系统示意图

图3-3　无回油管燃油系统示意图
