点火系统的类型及组成
1.传统点火系统
传统点火系统主要由电源、点火开关、点火线圈、分电器（断电器、配电器）、高压导线、附加电阻和火花塞等部分组成，如图4-1所示。传统蓄电池点火系统以蓄电池和发电机为电源，借助点火线圈和断电器的作用，将电源提供的低压直流电转变为高压电，再通过分电器分配到各缸火花塞，使火花塞两电极之间产生电火花，点燃可燃混合气。

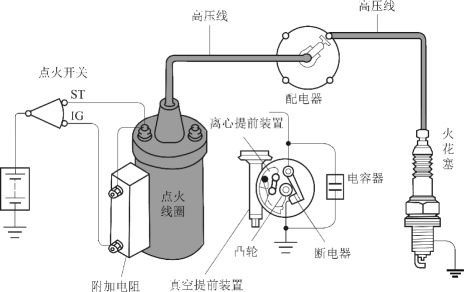

图4-1 传统点火系统组成示意图
2.普通电子点火系统
普通电子点火系统的主要特点是取消了断电器，利用信号发生器和点火器控制点火线圈初级电路的通断。普通电子点火系统点火提前角的控制是由真空式和离心式机械点火提前装置完成，如图4-2所示。
普通电子点火系统按信号发生器的类型不同可分为以下3种。
（1）磁感应式电子点火系统
磁感应式信号发生器结构如图4-3所示。
（2）霍尔效应式电子点火系统
霍尔效应式信号发生器结构如图4-4所示。
（3）光电式电子点火系统
光电式信号发生器结构如图4-5所示。
因为普通电子点火系统无机械触点，所以不存在触点氧化、烧蚀、变形、磨损等问题，系统可靠性提高，使用寿命增加。同时可以增大初级断电电流值，提高次级电压，有效地改善和保证点火性能。

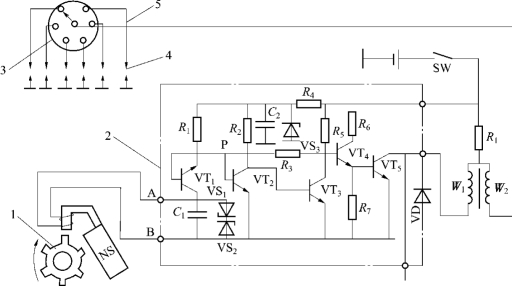

图4-2 普通电子点火系统组成示意图
1—点火信号发生器；2—点火器；3—分电器；4—火花塞；5—分缸线
图4-3 磁感应式信号发生器
1—信号转子；2—永久磁铁；3—铁芯；4—磁通；5—传感线圈；6—空气隙

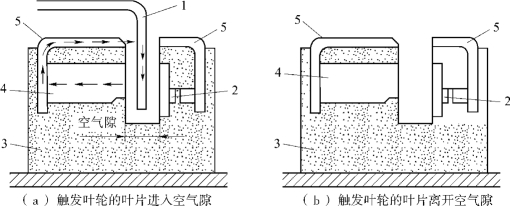

图4-4 霍尔效应式信号发生器
1—触发叶轮的叶片；2—霍尔元件；3—永久磁铁；4—信号发生器底座；5—导磁板
3.微机控制电子点火系统
微机控制的电子点火系统主要由与点火有关的各种传感器、电子控制单元（电子控制器）ECU、点火器、点火线圈、配电器、火花塞等组成。由于真空式和离心式机械点火提前装置不能保证点火时刻处于最佳值，因此逐渐被微机控制的电子点火装置所取代。微机控制电子点火系统能实现最佳点火提前角的控制，提高发动机的动力性，降低燃油消耗量和有害气体的排放量。微机控制电子点火系统按照是否保留分电器而分为有分电器式和无分电器式两种，如图4-6和图4-7所示，前者只有1个点火线圈，所有气缸的点火电压均由该点火线圈提供，由分电器分配；后者取消了分电器，它有与气缸同等数量的点火线圈（或者点火线圈的个数是气缸数的1/2）。无分电器式微机控制点火系统是目前最新型的点火系统，已广泛应用于各种轿车中。
图4-5 光电式信号发生器
1—光源；2—光接收器；
3—遮光盘；4—分电器轴

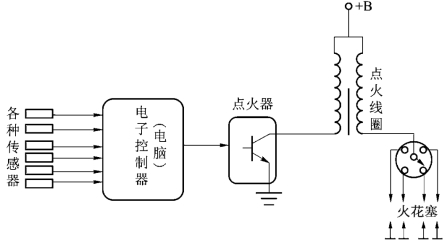

图4-6 有分电器的微机控制点火系统组成示意图

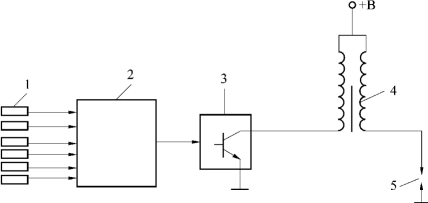

图4-7 无分电器微机控制点火系统组成示意图
1—各种传感器；2—ECU；3—点火器；4—点火线圈；5—火花塞
