5.1.1　plot详解

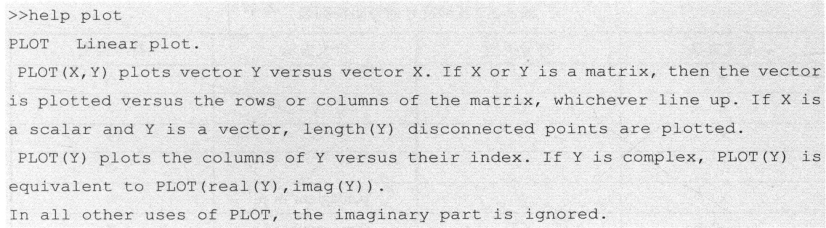

plot是二维图形绘制的最常用、最重要的函数。下面详细介绍此函数。同样，可以通过“ Help”自行学习。

plot（x,y）是plot函数最常用的形式，x为横坐标，y为纵坐标。x，y一般为向量，也可以是矩阵，或者标量，请读者自己试一试。

也可以省略横坐标^[1]，用plot（y）的形式。此时，横坐标默认为y的索引，如

对比图5-1和图5-2的横坐标，可以看出其区别来。图5-1的横坐标是x，而图5-2的横坐标是数据点的序号。

图5-2　默认x坐标绘制的正弦曲线

可以改变曲线的颜色、线型，并将曲线表示成不同的符号，各种颜色、符号、线型的说明见表5-1～表5-3。

表5-1　各种颜色的说明符列表

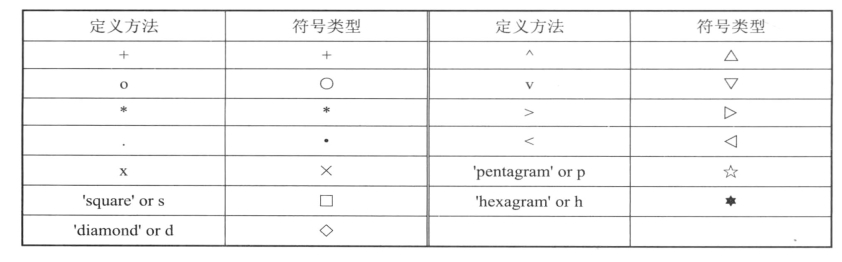

表5-2　各种符号的说明符列表

表5-3　各种线型的说明符列表

例2：绘制带标志的曲线。

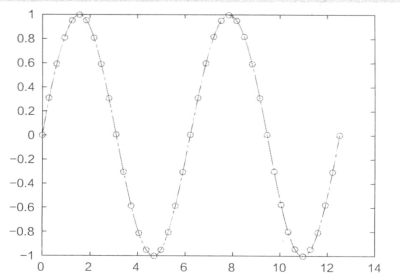

图5-3　带标记符号的曲线

输出结果如图5-3所示。

这些操作通过设置plot （x,yS）函数中的字符串s来完成。s由0～3个符号组成，分别表示曲线的颜色、线型及曲线的符号。如果不指定，默认情况下，颜色为蓝，线型为实线，符号为无。

一般情况下，给曲线加上颜色、改变线型和符号不是为了使曲线更好看，而是为了区分同一张图中的不同曲线。

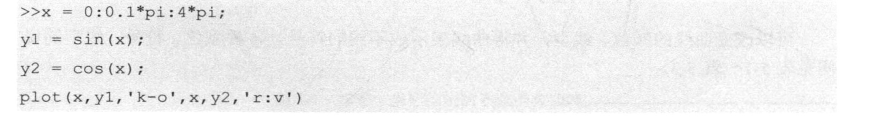

例3：画两条曲线。

输出结果如图5-4所示。

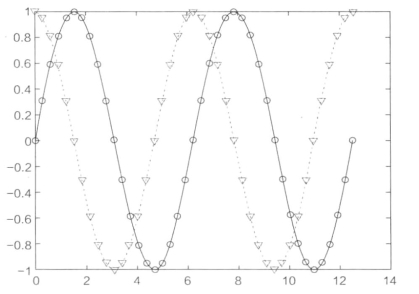

图5-4　一幅图上绘制两条曲线
