5.2.2　二维等值线

5.2.2　二维等值线

在上面的例子中，可以看出颜色信息和第三维（z）表示同一个信息，因此颜色是浪费的。如果仅用颜色表示第三维信息，可以在二维坐标系下用等值线或伪彩色图的方式表示三维数据，事实上，这也是最常用的三维数据表示方式，很多情况下，虽然这种方式表达的信息比上述的曲面绘制直观性稍差，但更为全面。

（1）伪彩色图

MATLAB中用pcolor函数绘制伪彩色图，如

生成的图形如图5-19所示。

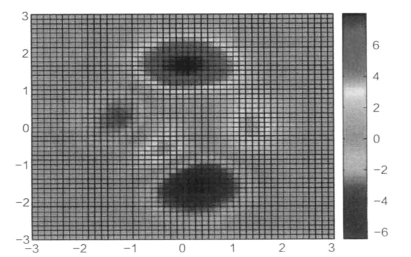

图5-19　低分辨伪彩色图

图5-19中将每一个数据用一个颜色块来表示。一个颜色块相当于图像中的一个像素。但这个图看起来“分辨率太低”，可以用shading函数将颜色块进行插值，使之更细腻，如图5-20所示。

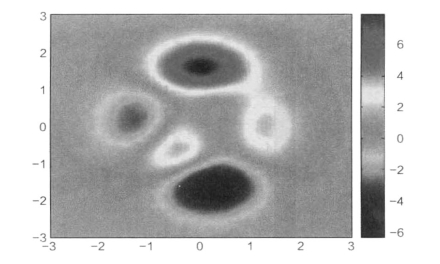

图5-20　高分辨伪彩色图

（2）等值线

MATLAB绘制等值线的函数是contour。contour的用法读者可参考“Help”。下面只介绍几种常见的用法。

生成结果如图5-21所示。

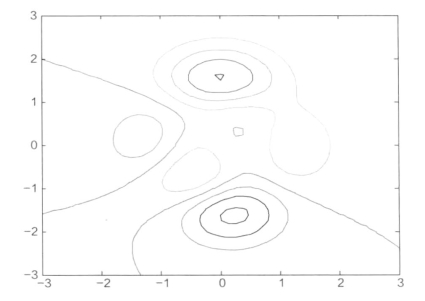

图5-21　等值线图

默认情况下，contour生成5级等值线。查看contour函数的定义，可以知道，contour函数可以输出所有等值线的标度及句柄，基于此，可以用clabel函数给等值线加上标度，如图5-22所示。

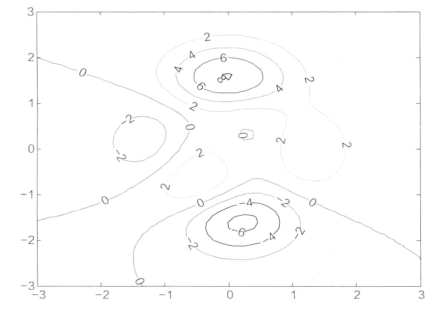

图5-22　带标度的等值线图

可以画指定的等值线，如图5-23所示。

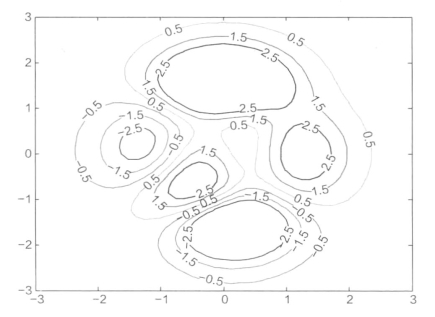

图5-23　画指定的等值线图

还可以画指定的一条等值线，如图5-24所示。

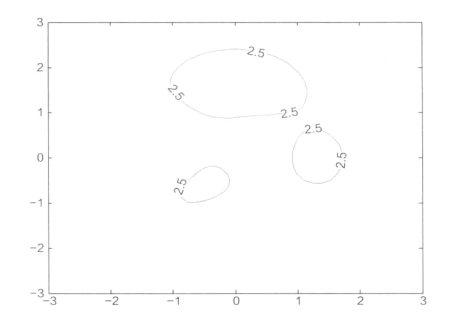

图5-24　画指定的一条等值线图

如果不想用标度表示高度信息，可以用颜色或颜色填充来表示。MATLAB中的contourf函数可以完成此任务，如图5-25所示。

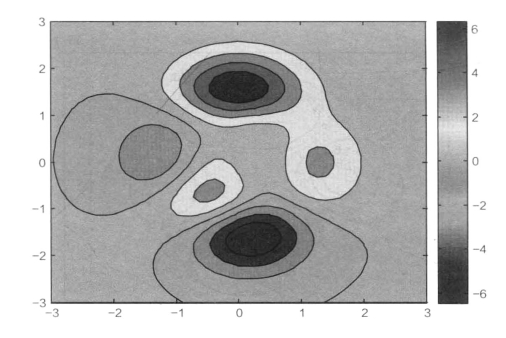

图5-25　颜色填充的等值线图

meshc和surfc可以在输出三维曲面图的同时输出等值线，如图5-26所示。

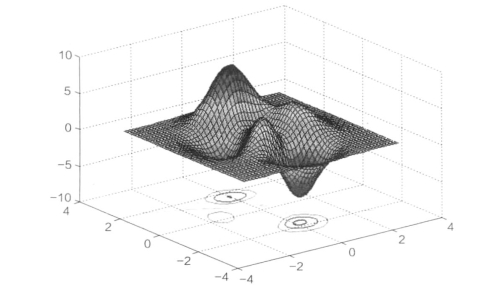

图5-26　曲面与等值线图
