9.2.3 可视化结果
也可以用MATLAB的其他绘图方式对应力解可视化显示。

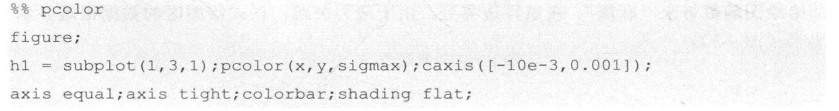

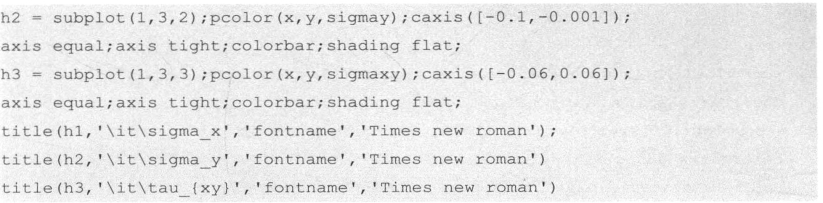

例2：使用pcolor函数对巴西圆盘的x方向应力、y方向应力和剪应力进行可视化显示。
采用以上方法可方便得到如图9-5所示的可视化结果。

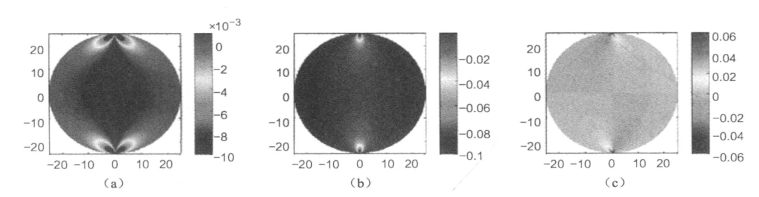

图9-5 巴西圆盘σx、σy及τxy分布
（a）σx；（b）σy； （c）τxy

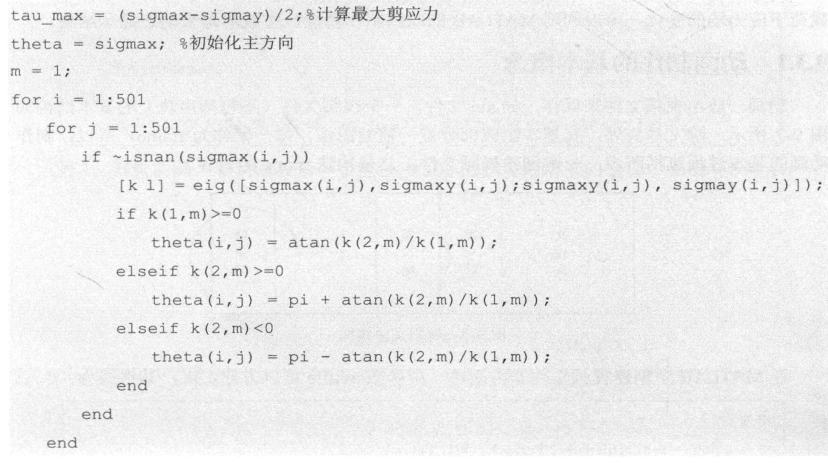

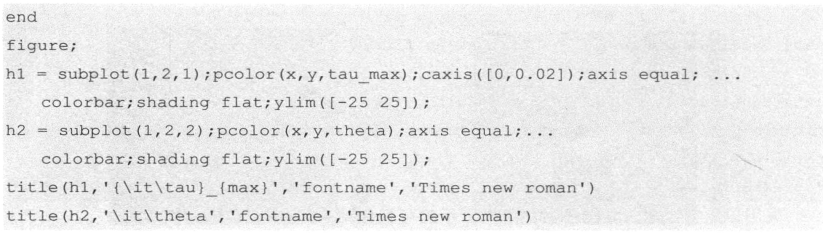

另外，还可以通过σx、σy及τxy计算巴西圆盘的最大剪应力τmax和主方向θ，如图9-6所示。在实验力学领域，有一种测量应力场分布的方法，称为光弹方法，其等差线和等倾线正好代表的是主应力差和主方向，其条纹分布与这两个场的分布是类似的，本书后面还会详述。

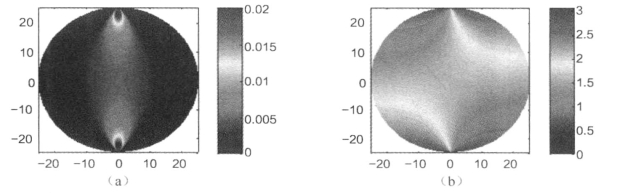

图9-6 巴西圆盘τmax及主方向θ的分布
（a）τmax；（b）θ
