6.2.1　工作模式寄存器

TMOD用于控制定时器/计数器T0和T1的工作模式和工作方式，字节地址为89 H，不可进行位寻址。其位定义格式如下：

TMOD的高4位控制T1，低4位控制T0。

TMOD各位的功能如下：

（1）GATE：门控位。

GATE=0：仅由运行控制位TRx（x=0，1）来控制定时器/计数器运行。

GATE=1：用外中断引脚上的电平与运行控制位TRx共同来控制定时器/计数器运行。

（2）M1、M0：工作方式选择位。

M1、M0共有4种编码，对应于4种工作方式的选择，如表6-1所示。

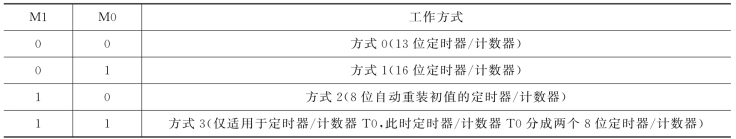

表6-1　M1，M0选择的4种工作方式

（3）：计数模式和定时模式选择位。

：为定时模式，计数器对单片机的晶体振荡器12分频后的脉冲进行计数。

：为计数模式，计数器对外部输入引脚T0（P3.4）或T1（P3.5）的外部脉冲（负跳变）进行计数。
