2.4.3　训练要求

1.网络布线

根据网络拓扑图进行网络布线。

2.实验编址

根据网络拓扑图设计网络设备的IP编址，填写表2-4所示的地址分配表。

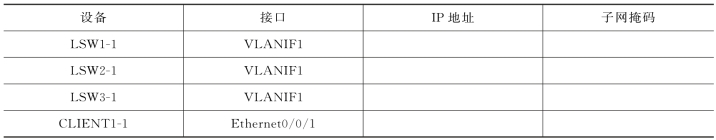

表2-4　地址分配表

3.主要步骤

分别使用“仅密码方式登录”和“账号+密码方式登录”配置交换机。

①配置交换机名LSW1-1为Switch A_1，LSW2-1为SwitchB_1。

②配置交换机管理地址，对照表2-4，分别配置Switch A_1 和SwitchB_1 的管理IP地址。

③配置交换机Switch A_1的Telnet登录密码为LSW1，VTY 登录方式用户级别为0。

④配置交换机Switch B_1的Telnet登录密码为LSW2，VTY 登录方式用户级别为3。

⑤配置CLIENT1-1的IP地址、子网掩码。

⑥对交换机所做的配置进行保存，在Telnet客户端登录Switch A_1、SwitchB_1，并比较它们登录后是否有区别。
