3.2.3　案例实施

3.2.3　案例实施

1.配置用户设备

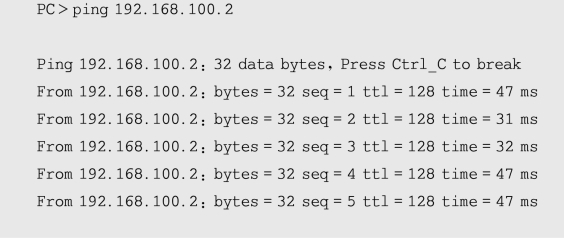

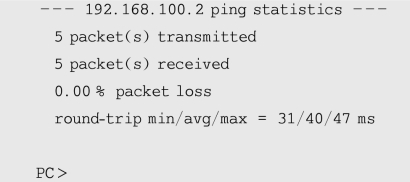

按照表3-1设置PC1和PC2的IP 地址、子网掩码。验证PC1与PC2的连通性。在PC1命令行窗口运行ping 192.168.100.2，结果显示：两台PC能够互相通信。

2.配置交换机

①键入system-view 命令进入系统视图。双击交换机LSW1，在 Huawei 提示符下输入system-view 命令，进入系统视图模式下。

②配置交换机的名称。进入系统视图，使用命令sysname Switch A 配置交换机名称，具体配置步骤如下。

③创建VLAN 100和VLAN 200。

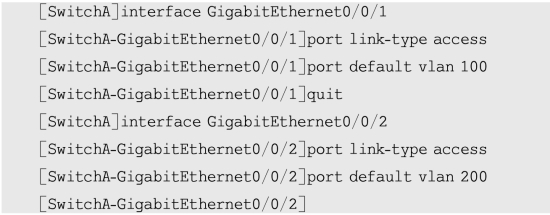

④端口划分。将端口GE0/0/1和GE0/0/2设置为Access接口类型，并分别划分给VLAN 100和VLAN 200，具体配置步骤如下。

3.结果验证

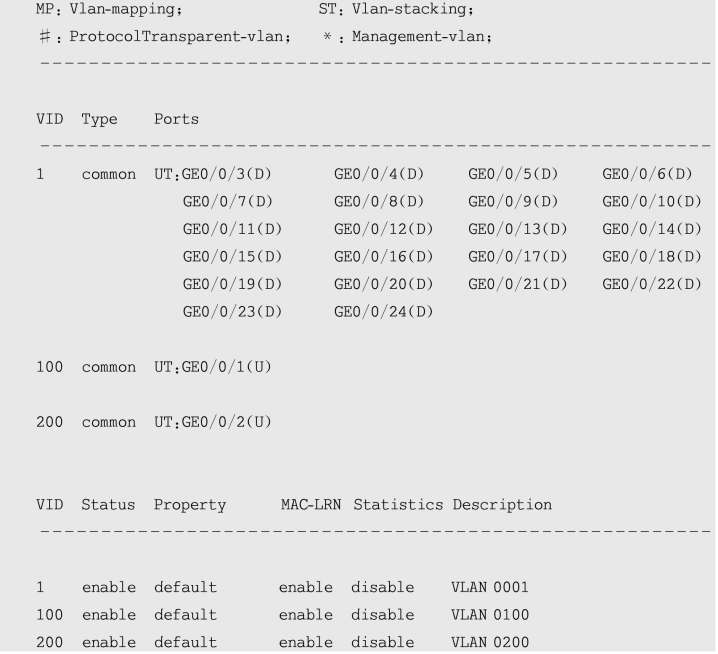

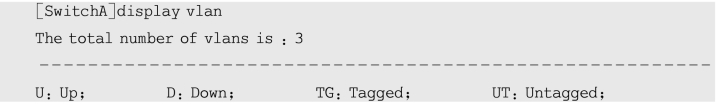

查看VLAN 划分，在系统视图下执行以下命令。

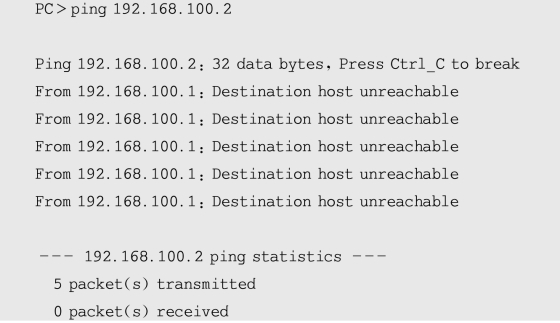

验证PC1与PC2网络互通性，在PC1命令行窗口运行ping 192.168.100.2，结果显示：PC1不能ping通PC2，用户隔离成功。
