3.4.3　训练要求

3.4.3　训练要求

1.网络布线

根据网络拓扑图进行网络布线。

2.实验编址

根据网络拓扑图设计网络设备的IP编址，填写表3-2所示的地址分配表，根据需要填写，不需要填写处打×。

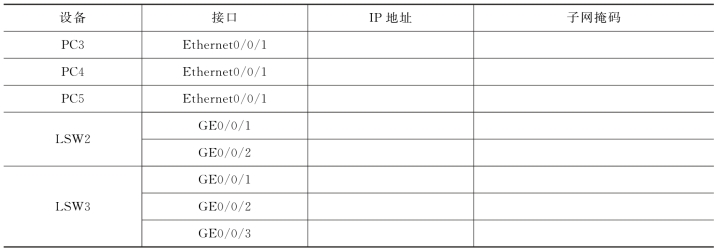

表3-2　地址分配表

3.主要步骤

对交换机级联口分别使用Access接口类型或Hybrid接口类型完成交换机配置。

①搭建训练环境，配置PC3、PC4、PC5 的IP 地址、子网掩码，所有PC 地址都在同网段。

②在交换机LSW2上配置。

· 配置交换机名LSW2为Switch A_2。

· 在交换机Switch A_2上创建VLAN 100。

· 将Switch A_2的GE0/0/1端口加入VLAN 100，将GE0/0/2端口配置为Access口并加入VLAN 100或配置为Hybrid口。

· 在交换机Switch A_2上查看VLAN 配置情况。

③在交换机LSW3上配置。

· 配置交换机名LSW3为Switch B_3。

· 在交换机SwitchB_3上创建VLAN 100、VLAN 200。

· 将SwitchB_3的GE0/0/1端口加入VLAN 100、GE0/0/3端口加入VLAN 200，将GE0/0/2端口配置为Access口并加入VLAN 100或配置为Hybrid口。

· 在交换机SwitchB_3上查看VLAN 配置情况。

④测试主机PC3与PC4之间的通信。

⑤测试主机PC3与PC5之间的通信。
