4.2.3　案例实施

4.2.3　案例实施

1.配置用户设备

配置拓扑环境，按照表4-1设置PC1、PC2、PC3、PC4的IP地址、子网掩码。

2.配置交换机LSW1

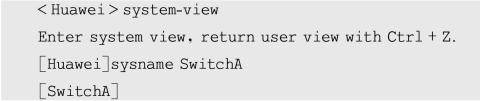

①进入系统视图，配置交换机的名称。

②创建VLAN 100，为财务部所在的虚拟局域网；创建VLAN 200，为技术部所在的虚拟局域网。

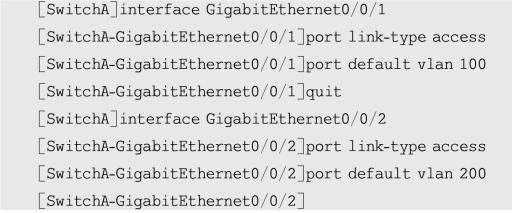

③将端口GE0/0/1和GE0/0/2设置为Access接口类型，并分别划分给VLAN 100、VLAN 200，具体配置步骤如下。

④配置Trunk接口。将端口GE0/0/3设置为Trunk接口类型，可以转发VLAN 100和VLAN 200的报文。

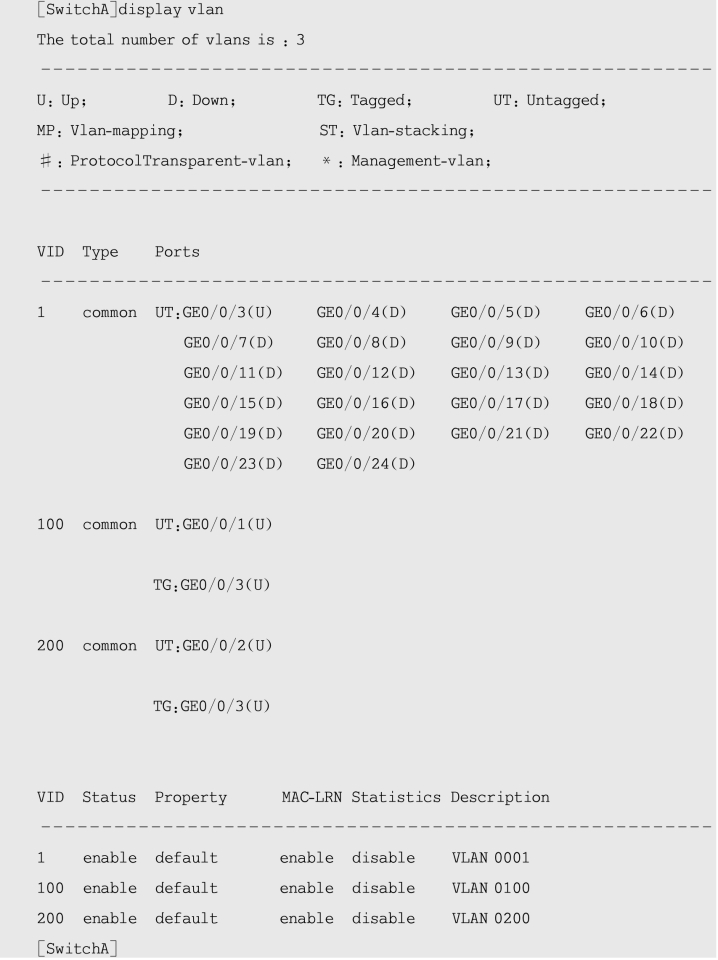

⑤验证显示VLAN。

3.配置交换机LSW2

①进入系统视图，配置交换机的名称。

②创建VLAN 100，为财务部所在的虚拟局域网；创建VLAN 200，为技术部所在的虚拟局域网。

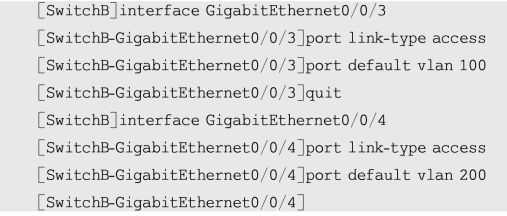

③将端口GE0/0/3和GE0/0/4设置为Access接口类型，并分别划分给VLAN 100、VLAN 200，具体配置步骤如下。

④配置Trunk接口。将端口GE0/0/2设置为Trunk接口类型，可以转发VLAN 100和VLAN 200的报文。

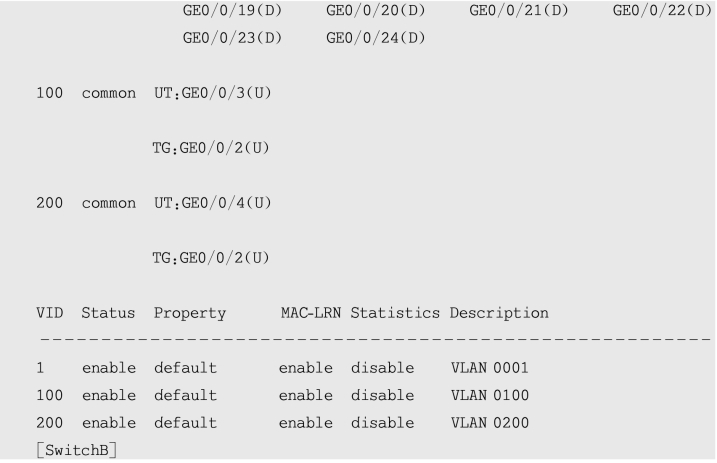

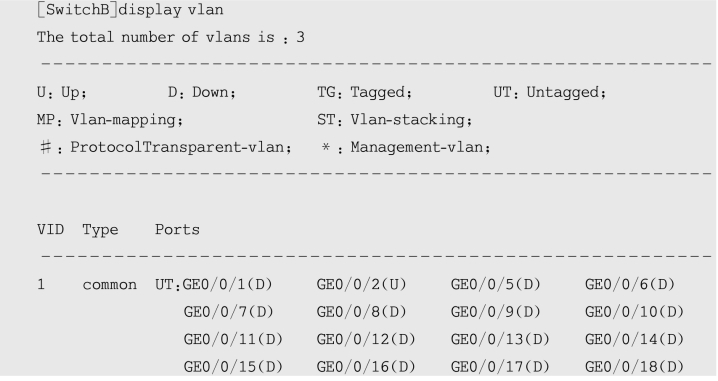

⑤验证显示VLAN。

4.结果验证

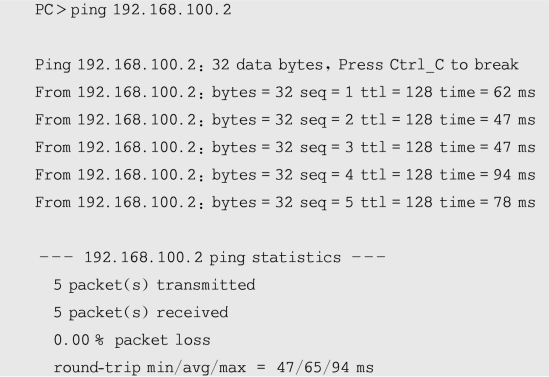

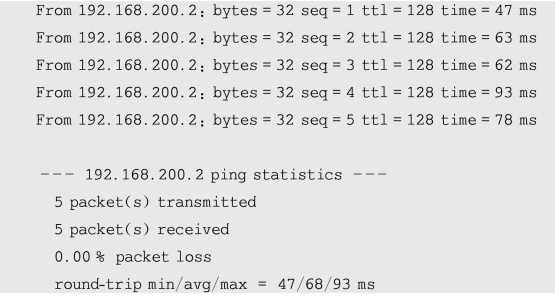

验证PC1与PC3、PC2与PC4的跨交换机网络互通性，在PC1、PC2命令行窗口运行ping命令，结果如下所示，跨交换机的VLAN 内通信，PC1 ping通PC3，PC2 ping通PC4。

以上结果显示：PC1与PC3跨交换机在同一VLAN 内可以相互通信。

以上结果显示：PC2与PC4跨交换机在同一VLAN 内可以相互通信。
