4.4.3 训练要求
1.网络布线
根据网络拓扑图进行网络布线。
2.实验编址
根据网络拓扑图设计网络设备的IP编址，填写表4-2所示的地址分配表，根据需要填写，不需要填写处打×。

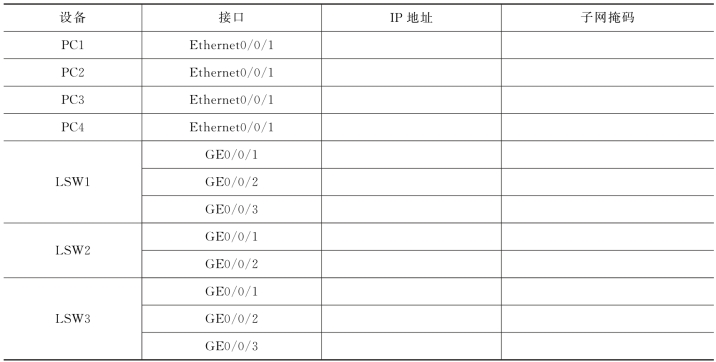

表4-2 地址分配表
3.主要步骤
对交换机级联口分别使用Trunk接口类型完成交换机配置。
①搭建训练环境，配置PC1、PC2、PC3、PC4的IP地址、子网掩码，所有PC地址都在同网段。
②在交换机LSW1上配置。
· 配置交换机名LSW1为Switch A_1。
· 在交换机Switch A_1上创建VLAN 100、VLAN 200。
· 将Switch A_1 的GE0/0/1 端口配置为Access接口类型并加入VLAN 100，将GE0/0/2端口配置为Access接口类型并加入VLAN 200，将GE0/0/3端口配置为Trunk接口类型。
· 在交换机Switch A_1上查看VLAN 配置情况。
③在交换机LSW2上配置。
· 配置交换机名LSW2为Switch B_1。
· 在交换机SwitchB_1上创建VLAN 100、VLAN 200。
· 将SwitchB_1的GE0/0/1、GE0/0/2端口配置为Trunk接口类型。
· 在交换机SwitchB_1上查看VLAN 配置情况。
④在交换机LSW3上配置。
· 配置交换机名LSW3为SwitchC_1。
· 在交换机SwitchC_1上创建VLAN 100、VLAN 200。
· 将SwitchC_1 的GE0/0/1 端口配置为Access接口类型并加入VLAN 100，将GE0/0/2端口配置为Access接口类型并加入VLAN 200，将GE0/0/3端口配置为Trunk接口类型。
· 在交换机SwitchC_1上查看VLAN 配置情况。
⑤测试主机PC1与PC3之间的通信。
⑥测试主机PC2与PC4之间的通信。
