5.2.2　拓扑设备

案例一基于非对称VLAN 模型拓扑设备：配置拓扑如图5-1 所示，设备配置地址如表5-2所示，本案例所选交换机设备为2台S3700，另有2台PC，1台Server。其中：LSW4、LSW5为交换机设备，PC1代表技术部，PC2代表市场部，Server为服务器。

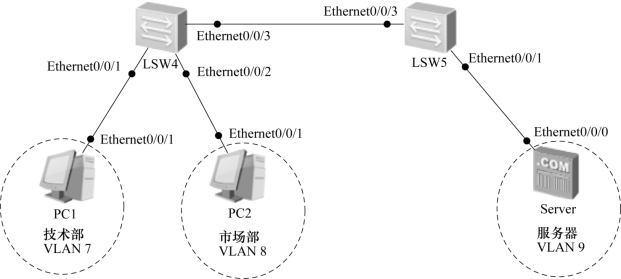

图5-1　非对称VLAN 拓扑

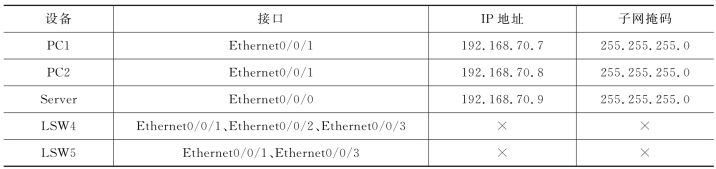

表5-2　设备配置地址（案例一）

案例二基于MUX VLAN 拓扑设备：配置拓扑如图5-2所示，设备配置地址如表5-3所示，本案例所选交换机设备为1台S3700，另有4台PC，1台Server。其中：LSW3为交换机设备，PC3、PC4为办公区用户，PC5、PC6为宿舍区用户，Server2为服务器。

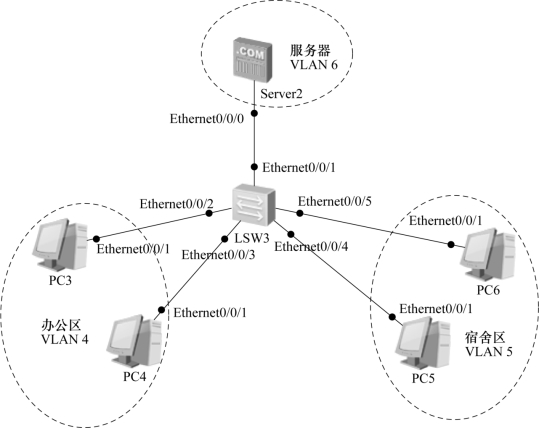

图5-2　基于MUX VLAN 的拓扑

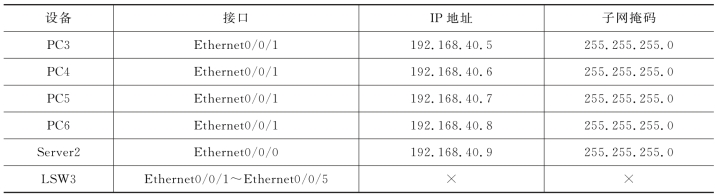

表5-3　设备配置地址（案例二）
