5.4.3 训练要求
1.网络布线
根据网络拓扑图进行网络布线。
2.实验编址

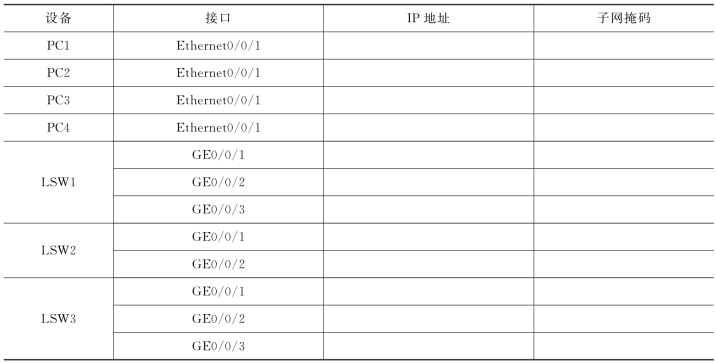

根据网络拓扑图设计网络设备的IP编址，填写表5-4所示的地址分配表，根据需要填写，不需要填写处打×。
表5-4 地址分配表
3.主要步骤
对交换机端口分别使用Hybrid接口类型完成交换机配置。
①搭建训练环境，配置PC1、PC2、PC3、PC4的IP地址、子网掩码，所有PC 地址都在同网段。
②在交换机LSW1上配置。
· 配置交换机名LSW1为Switch A_1。
· 在交换机Switch A_1上创建VLAN 6、VLAN 7、VLAN 8、VLAN 9。

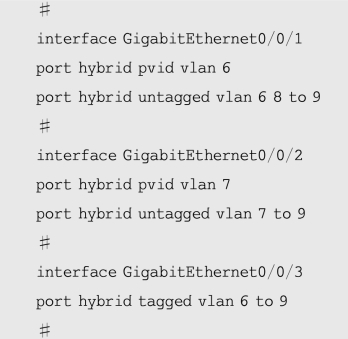

· 将Switch A_1的GE0/0/1端口配置为Hybrid接口类型并加入VLAN 6，将GE0/0/2端口配置为Hybrid接口类型并加入VLAN 7，将GE0/0/3端口配置为Hybrid接口类型。
· 在交换机Switch A_1上查看VLAN 配置情况。
③在交换机LSW2上配置。
· 配置交换机名LSW2为SwitchB_1。
· 在交换机SwitchB_1上创建VLAN 6、VLAN 7、VLAN 8、VLAN 9。

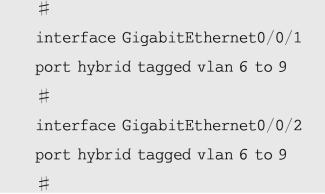

· 将SwitchB_1的GE0/0/1、GE0/0/2端口配置为Hybrid接口类型。
· 在交换机SwitchB_1上查看VLAN 配置情况。
④在交换机LSW3上配置。
· 配置交换机名LSW3为SwitchC_1。
· 在交换机SwitchC_1上创建VLAN 6、VLAN 7、VLAN 8、VLAN 9。

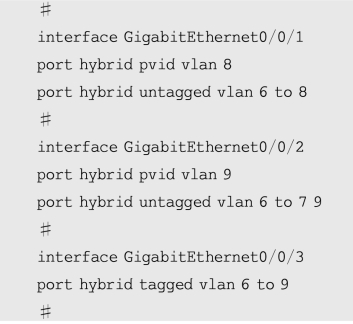

· 将SwitchC_1的GE0/0/1端口配置为Hybrid接口类型并加入VLAN 8，将GE0/0/2端口配置为Hybrid接口类型并加入VLAN 9，将GE0/0/3端口配置为Hybrid接口类型。
· 在交换机SwitchC_1上查看VLAN 配置情况。
⑤测试主机PC1、PC2与PC3之间的通信。
⑥测试主机PC1、PC2与PC4之间的通信。
⑦测试主机PC1与PC2之间的通信。
