6.4.3　训练要求

6.4.3　训练要求

1.网络布线

根据网络拓扑图进行网络布线。

2.实验编址

根据网络拓扑图设计网络设备的IP编址，填写表6-3所示的地址分配表，根据需要填写，不需要填写处打×。

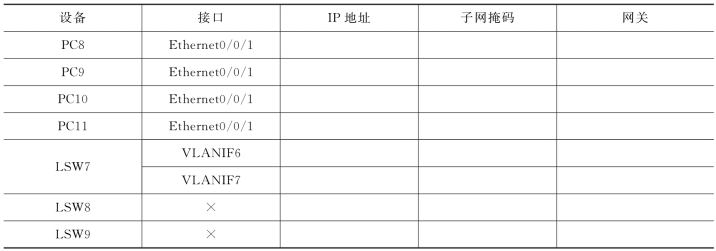

表6-3　地址分配表

3.主要步骤

①搭建训练环境，设置PC8、PC9、PC10、PC11的IP地址、子网掩码以及网关。

②在交换机LSW7上配置。

· 配置交换机名LSW7。

· 在交换机LSW7上创建VLAN 6、VLAN 7。

· 将LSW7的Ethernet0/0/1和Ethernet0/0/2端口配置为Trunk接口类型。

· 创建VLANIF接口并配置IP地址、子网掩码。

· 在交换机LSW7上查看VLAN 和VLANIF接口配置情况。

③在交换机LSW8上配置。

· 配置交换机名LSW8。

· 在交换机LSW8上创建VLAN 6、VLAN 7。

· 将LSW8 的Ethernet0/0/3 端口配置为Trunk 接口类型，将Ethernet0/0/1 和Ethernet0/0/2端口配置为Access接口类型。

· 在交换机LSW8上查看VLAN 配置情况。

④在交换机LSW9上配置。

· 配置交换机名LSW9。

· 在交换机LSW9上创建VLAN 6、VLAN 7。

· 将LSW8 的Ethernet0/0/3 端口配置为Trunk 接口类型，将Ethernet0/0/1 和Ethernet0/0/2端口配置为Access接口类型。

· 在交换机LSW9上查看VLAN 配置情况。

⑤测试主机PC8与PC9、PC10、PC11之间的通信。
