10.4.3　训练要求

10.4.3　训练要求

1.网络布线

根据网络拓扑图进行网络布线。

2.实验编址

根据网络拓扑图设计网络设备的IP编址，填写表10-5所示的地址分配表，根据需要填写，不需要填写处打×。

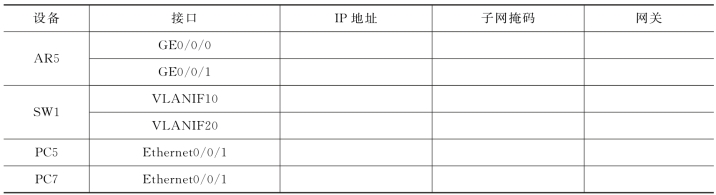

表10-5　地址分配表

3.主要步骤

①搭建训练环境，设置PC5、PC7的IP地址、子网掩码以及网关。

②在路由器AR5上配置。

· 配置路由器名AR5。

· 在路由器AR5上配置端口GE0/0/0、GE0/0/1的IP地址。

· 运行RIPv2。

③在SW1上配置。

· 分别创建VLAN 10和VLAN 20，将Ethernet0/0/1划分给VLAN 10，将GE0/0/1划分给VLAN 20。

· 创建VLANIF10和VLANIF20，并配置它们的IP地址。

· 运行RIPv2。

④验证测试。PC5 ping通PC7。
