11.4.3　训练要求

11.4.3　训练要求

1.网络布线

根据网络拓扑图进行网络布线。

2.实验编址

根据网络拓扑图设计网络设备的IP编址，填写表11-4所示的地址分配表，根据需要填写，不需要填写处打×。

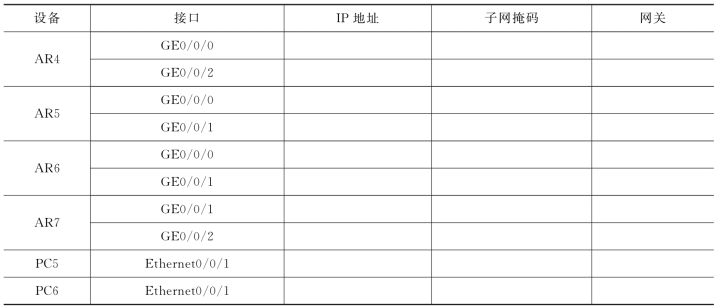

表11-4　地址分配表

3.主要步骤

①搭建训练环境，设置PC5、PC6的IP地址、子网掩码以及网关。

②在路由器AR4上配置。

· 配置路由器名AR4。

· 在路由器AR4上配置端口GE0/0/0、GE0/0/2的IP地址。

· 运行OSPF，所在区域为Area 0。

③在路由器AR5上配置。

· 配置路由器名AR5。

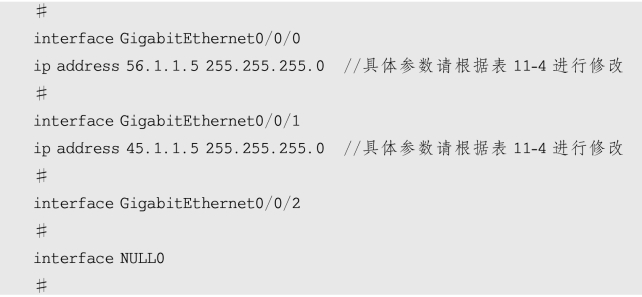

· 在路由器AR5上配置端口GE0/0/0、GE0/0/1的IP地址。

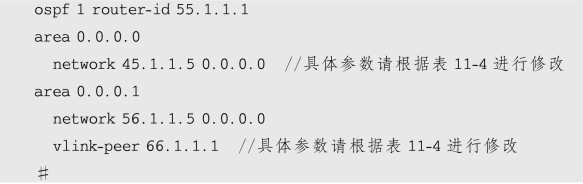

· 运行OSPF，指定路由器ID。

· 配置虚链路。在Area 1视图中使用命令“vlink-peer对端路由器ID”。

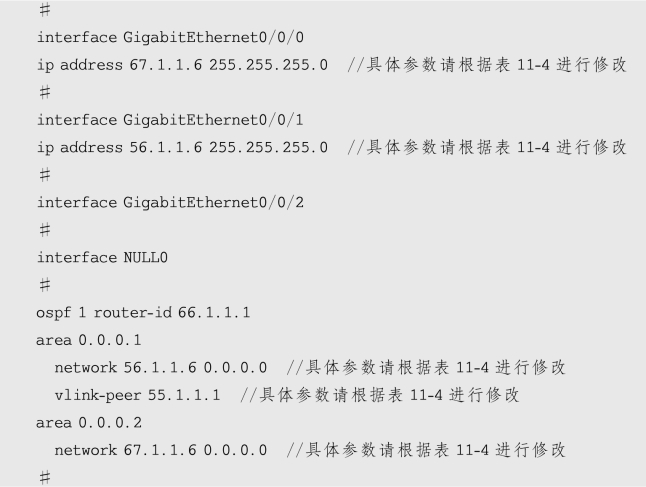

④在路由器AR6上配置。

· 配置路由器名AR6。

· 在路由器AR6上配置端口GE0/0/0、GE0/0/1的IP地址。

· 运行OSPF，指定路由器ID。

· 配置虚链路。在Area 1视图中使用命令“vlink-peer对端路由器ID”。

⑤在路由器AR7上配置。

· 配置路由器名AR7。

· 在路由器AR7上配置端口GE0/0/1、GE0/0/2的IP地址。

· 运行OSPF，所在区域为Area 2。

⑥验证测试。PC5 ping通PC6。
