15.4.3　训练要求

15.4.3　训练要求

1.网络布线

根据网络拓扑图进行网络布线。

2.实验编址

根据网络拓扑图设计网络设备的IP编址，填写表15-6所示的地址分配表，根据需要填写，不需要填写处打×。

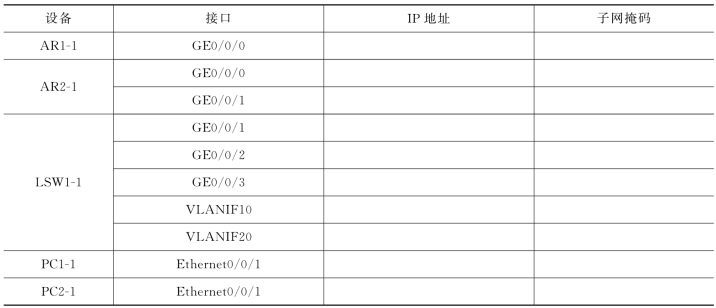

表15-6　地址分配表

3.主要步骤

①搭建训练环境，设置PC1-1、PC2-1的IP地址、子网掩码。

②在路由器AR1-1上配置。

· 配置路由器名AR1。

· 在路由器AR1上配置端口GE0/0/0的IP地址。

· 配置DHCP（需要定义两个全局地址池，与两个客户端相对应）。

· 配置两条静态路由，将信息发往两个客户端所在的网段。

③在路由器AR2-1上配置。

· 配置路由器名AR2。

· 在路由器AR2上配置端口GE0/0/0、GE0/0/1的IP地址。

· 配置DHCP中继。

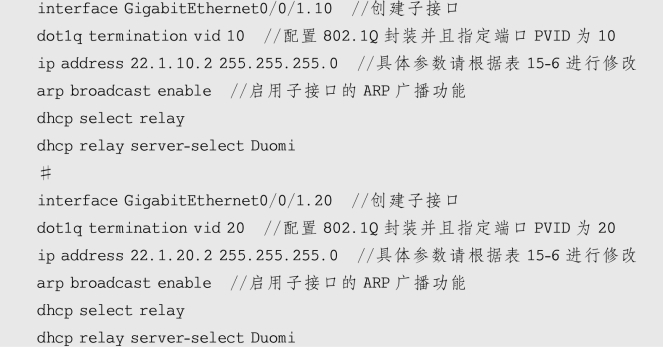

· 配置单臂路由。

④在交换机LSW1-1上配置。

· 配置交换机名为LSW1。

· 将交换机端口GE0/0/2、GE0/0/3 设置为Access类型，并划分给相应的VLAN。

· 将交换机端口GE0/0/1设置为Trunk类型。

⑤验证测试。PC1-1 ping通PC2-1。
