18.4.3　训练要求

18.4.3　训练要求

1.网络布线

根据网络拓扑图进行网络布线（交换机型号为S5700）。

2.实验编址

根据网络拓扑图设计网络设备的IP编址。

①LSW1、LSW2、LSW3实现公网互通（本训练使用OSPF协议）。

②在PC1和PC2上运行IPv4私网协议，现需要PC1和PC2通过公网实现IPv4私网互通。

③PC1和PC2上分别指定LSW2和LSW3为自己的缺省网关。

填写表18-7所示的地址分配表。

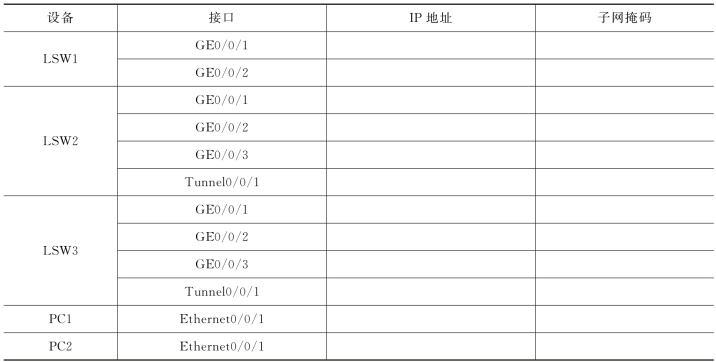

表18-7　地址分配表

3.主要步骤

要实现PC1和PC2通过公网互通，需要在LSW2和LSW3之间建立直连链路，部署GRE隧道，通过静态路由指定到达对端的报文通过Tunnel接口转发。

配置GRE通过静态路由实现IPv4互通的思路如下。

①所有设备之间运行OSPF路由协议，实现设备间路由互通。

②在LSW2和LSW3上创建Tunnel接口，创建GRE隧道，并在LSW2和LSW3上配置经过Tunnel接口的静态路由，使PC1和PC2之间的流量通过GRE 隧道传输，实现PC1和PC2互通。
