6.2.2　IP网的路由选择协议的分类

6.2.2　IP网的路由选择协议的分类

IP网的路由选择协议划分为两大类:内部网关协议(IGP)和外部网关协议(EGP)。

1.内部网关协议

内部网关协议(IGP)是在一个自治系统内部使用的路由选择协议。具体的协议有路由信息协议(RIP)、开放最短路径优先(OSPF)协议和中间系统到中间系统(IS-IS)协议等。

2.外部网关协议

外部网关协议(EGP)是两个自治系统(使用不同的内部网关协议)之间使用的路由选择协议。目前使用最多的是边界网关协议(BGP)(即BGP-4)。

注意此处的网关实际指的是路由器。

图6-7显示了自治系统和内部网关协议、外部网关协议的关系。为了简单起见，图中自治系统内部各路由器之间的网络用一条链路表示。

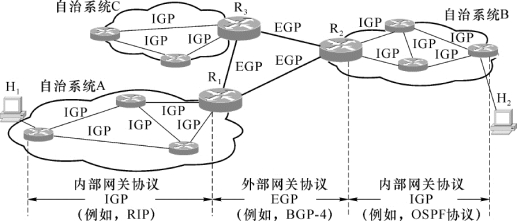

图6-7　自治系统和内部网关协议、外部网关协议的关系

图6-7示意了3个自治系统相连，各自治系统内部使用内部网关协议(IGP)。例如，自治系统A使用的是RIP，自治系统B使用的是OSPF协议。自治系统之间则采用外部网关协议(EGP)，如BGP-4。每个自治系统均有至少一个路由器除运行本自治系统的内部网关协议外，还运行自治系统间的外部网关协议，如图6-7中路由器R1、R2、R3。
