1.7.2 任务实施
1.认识双绞线
双绞线由两根具有绝缘保护层的铜导线组成。将两根线按照一定的密度相互绞在一起，就可以改变导线的电气特性，从而降低信号的干扰程度。双绞线电缆比较柔软，便于在墙角等不规则地方施工，但信号的衰减比较大。在大多数应用下，双绞线的最大布线长度为100 m。双绞线分为两种类型：非屏蔽双绞线和屏蔽双绞线。
双绞线采用的是RJ-45连接器，俗称水晶头。RJ-45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，这序号对做网络连线来说非常重要，不能搞错。按照双绞线两端线序的不同，一般分为两类双绞线：一类两端线序排列一致，称为直连线或直通线；另一类改变了线的排列顺序，称为交叉线。
（1）直连线（机器与集线器连）：不同标准的直连线的线序如表1-3和1-4所示。连线和信号发射情况见图1-29a。

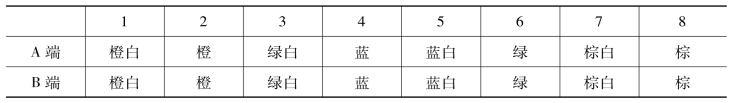

表1-3 直连线线序（EIA/TIA-568B标准）

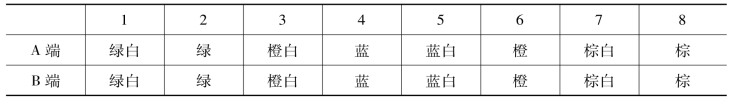

表1-4 直连线线序（EIA/TIA-568A标准）
（2）交叉线（机器直连、集线器普通端口级联）：交叉线的线序如表1-5所示。连线和信号发射情况见图1-29b。
表1-5 交叉线线序
在进行设备连接时，需要正确选择线缆。设备的RJ-45接口分为MDI和MDIX两类。当同种类型的接口通过双绞线互连时，使用交叉线；当不同类型的接口通过双绞线互连时，使用直连线。通常主机和路由器的接口属于MDI，交换机和集线器的接口属于MDIX。例如，路由器和主机相连，采用交叉线；交换机和主机相连则采用直连线。表1-6显示了双绞线的连接情况。

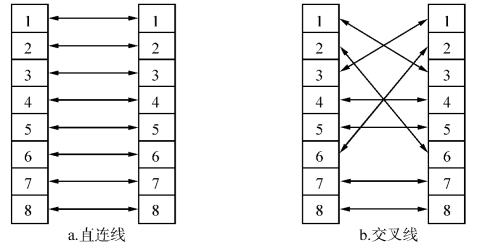

图1-29 直连线和交叉线

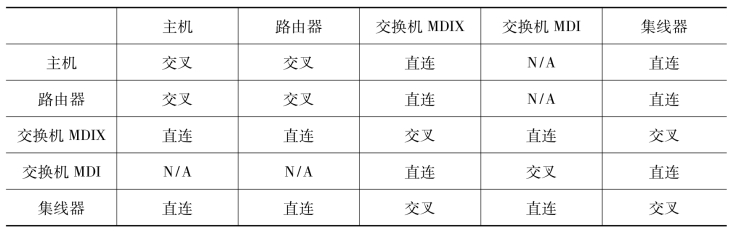

表1-6 双绞线的连接
2.双绞线制作流程
制作直连双绞线和交叉双绞线的具体流程如下。
（1）准备好5类线、RJ-45插头和一把专用的压线钳（图1-30）。

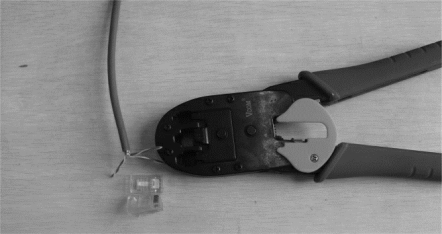

图1-30 准备材料和工具
（2）用压线钳的剥线刀口将5类线的外保护套管划开（小心不要将里面双绞线的绝缘层划破），刀口距5类线的端头至少2 cm，将划开的外保护套管剥去（旋转、向外抽）（图1-31）。

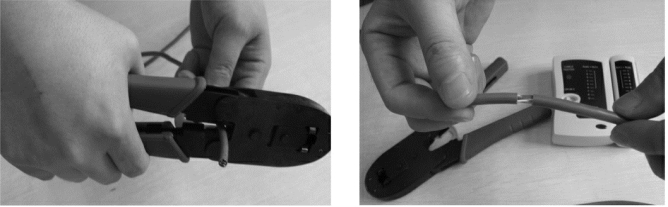

图1-31 剥线
（3）露出5类线电缆中的4对双绞线，按照直连线或交叉线的标准和导线颜色将导线按规定的序号排好，将8根导线平坦整齐地平行排列，导线间不留空隙（图1-32）。

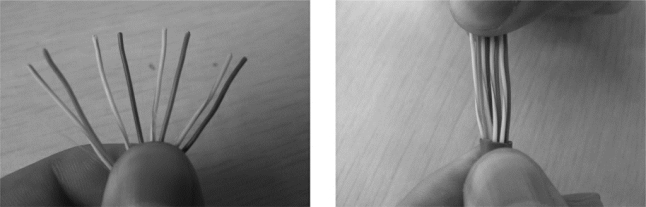

图1-32 排线
（4）准备用压线钳的剪线刀口将8根导线剪断，请注意：一定要剪得很整齐，剥开的导线长度不可太短，可以先留长一些，不要剥开每根导线的绝缘外层（图1-33）。

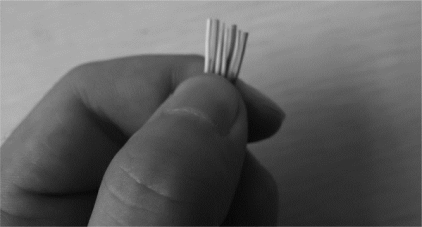

图1-33 剪线
（5）将剪断的电缆线放入RJ-45插头试试长短（要插到底），电缆线的外保护层最后应能够在RJ-45插头内的凹陷处被压实。反复进行调整，在确认一切都正确后（特别要注意不要将导线的顺序排列反了），将RJ-45插头放入压线钳的压头槽内，双手紧握压线钳的手柄，用力压紧。请注意，在这一步骤完成后，插头的8个针脚接触点就穿过导线的绝缘外层，分别和8根导线紧紧地压接在一起（图1-34）。
图1-34 压线
（6）完成后的效果如图1-35所示。

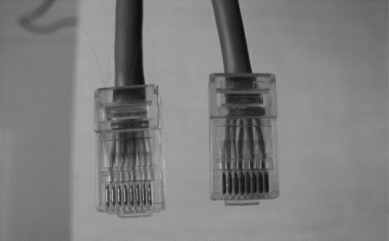

图1-35 完成
3.测试
（1）使用测线仪。
（2）连接计算机测试：按图1-36所示的方法连接计算机，并设置计算机的IP地址和子网掩码，互相使用ping命令，测试连通情况，连通时如图1-37a所示，不通时如图1-37b所示。

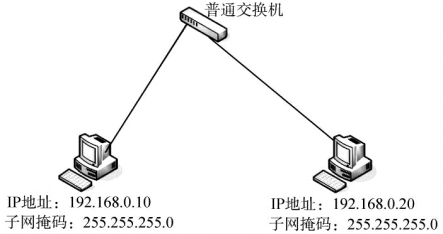

图1-36 网络连通测试

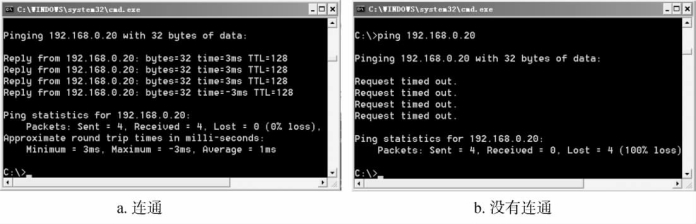

图1-37 ping命令测试
