6.2.2　工艺方案及流程

6.2.2　工艺方案及流程

6.2.2.1　除臭工艺方案

经过对全厂臭气散发源的系统调研，确定配置新建4套除臭处理系统，除臭工程范围包括：预处理区和污泥处理区。具体除臭参数见表6-5，总设计风量共36.31万m3/h。

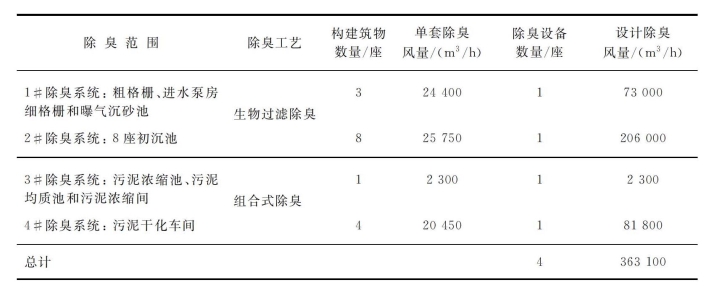

表6-5　本工程新增除臭一览表

6.2.2.2　除臭工艺流程

根据不同区域臭气浓度的区别，针对性地进行除臭设计。1#、2#、3#除臭系统主要针对污水处理系统（含污泥脱水）的臭气收集，采用生物过滤除臭工艺，工艺流程如图6-10所示。

图6-10　1#～3#除臭系统工艺流程图

4#除臭系统主要针对污泥干化系统，因臭气浓度较大，采用化学洗涤法+生物过滤除臭的组合式除臭工艺，工程流程如图6-11所示。

图6-11　4#除臭系统工艺流程图
