6.5.2　工艺方案及流程

6.5.2　工艺方案及流程

6.5.2.1　除臭工艺方案

除臭工程范围包括：粗格栅及进水泵房、细格栅及曝气沉砂池、初沉池、初沉池配水井及污泥泵房、污泥均质调理池、脱水机房、生物反应池。具体除臭参数见表6-13，总设计除臭风量共14.58万m3/h。

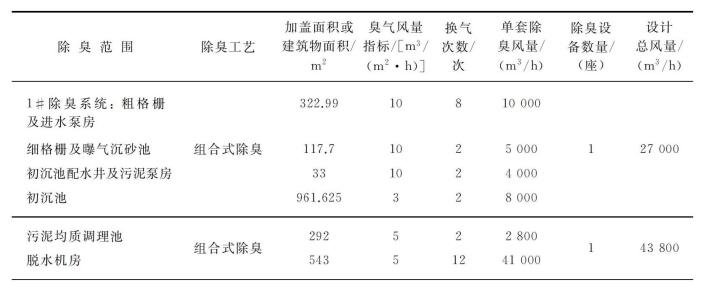

表6-13　本工程新增除臭一览表

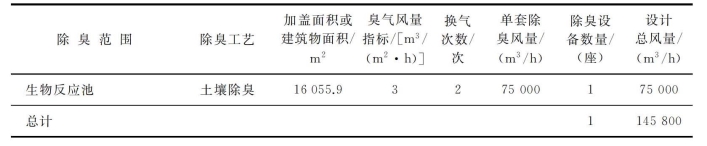

续表

6.5.2.2　除臭工艺流程

恶臭污染源较严重的粗格栅及进水泵房、细格栅及曝气沉砂池、初沉池、均质池、污泥浓缩脱水机房等处，今后运行过程中臭气浓度较高，设计采用两段除臭工艺，为化学洗涤+生物滤池法，工艺流程如图6-26所示。

图6-26　高浓度区域除臭工艺流程图

对于生物反应池，其臭气浓度相对较低，且除臭风量大，采用适用于低浓度臭气、造价较低的土壤滤池工艺，工艺流程如图6-27所示。

图6-27　低浓度区域除臭工艺流程图
